Class 300美标八字盲板的尺寸- ASME B16.48
| NPS | DN | 外径, O | 内径, B | 中心距, A | 厚度, t | 宽度, W |
| 1/2 | 15 | 51 | 16 | 65 | 6.4 | 38 |
| 3/4 | 20 | 64 | 21 | 80 | 6.4 | 38 |
| 1 | 25 | 70 | 27 | 90 | 6.4 | 38 |
| 1 ¼ | 32 | 79 | 42 | 100 | 6.4 | 38 |
| 1 ½ | 40 | 92 | 48 | 115 | 6.4 | 38 |
| 2 | 50 | 108 | 61 | 125 | 9.7 | 51 |
| 2 ½ | 65 | 127 | 73 | 150 | 9.7 | 51 |
| 3 | 80 | 146 | 89 | 170 | 9.7 | 64 |
| 3 ½ | 90 | 162 | 102 | 185 | 12.7 | 64 |
| 4 | 100 | 178 | 114 | 200 | 12.7 | 64 |
| 5 | 125 | 213 | 141 | 235 | 15.7 | 76 |
| 6 | 150 | 248 | 168 | 270 | 15.7 | 76 |
| 8 | 200 | 305 | 219 | 330 | 22.4 | 76 |
| 10 | 250 | 359 | 273 | 385 | 25.4 | 102 |
| 12 | 300 | 419 | 324 | 450 | 28.4 | 102 |
| 14 | 350 | 483 | 356 | 515 | 31.8 | 108 |
| 16 | 400 | 536 | 406 | 570 | 38.1 | 108 |
| 18 | 450 | 594 | 457 | 630 | 41.1 | 114 |
| 20 | 500 | 651 | 508 | 685 | 44.5 | 121 |
| 24 | 600 | 772 | 610 | 810 | 50.8 | 140 |

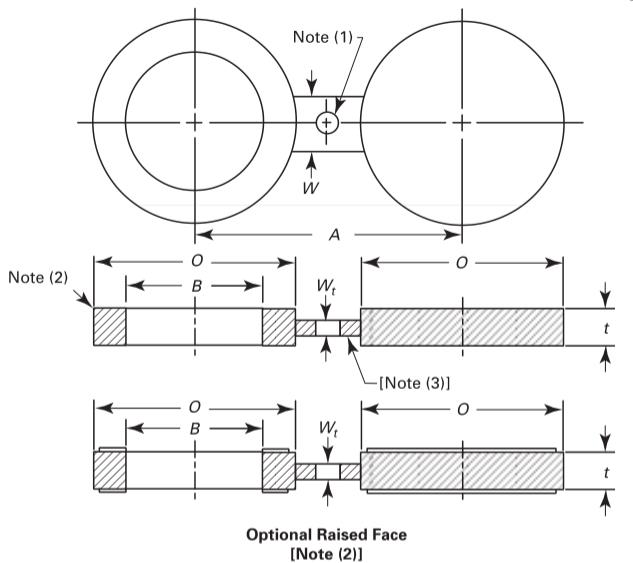

（1）孔的尺寸应与法兰螺栓孔尺寸相同. 不能干扰两个法兰连接。
（2）突面尺寸按 ASME B16.5. 是否带有突面由采购方作出选择，突面高度不包括在厚度t之内。
（3）手柄或者腹板应该是整体的或者附着在盲板或者垫片上. 能够在各个方向支撑起盲板或者垫片而自身不能变形。
