焊接位置简图
发布时间：2015-09-20 点击数：5386
坡口焊的焊缝位置
1.板的焊接位置
1G平焊位置。板处于水平面内，焊缝金属在板的上方熔敷。
2G横焊位置。板处于垂直面内，焊缝轴线是水平的。
3G立焊位置。板处于垂直平面内，焊缝轴线是垂直的。
4G仰焊位置。板处于水平面内，焊缝金属从板的下方熔敷。

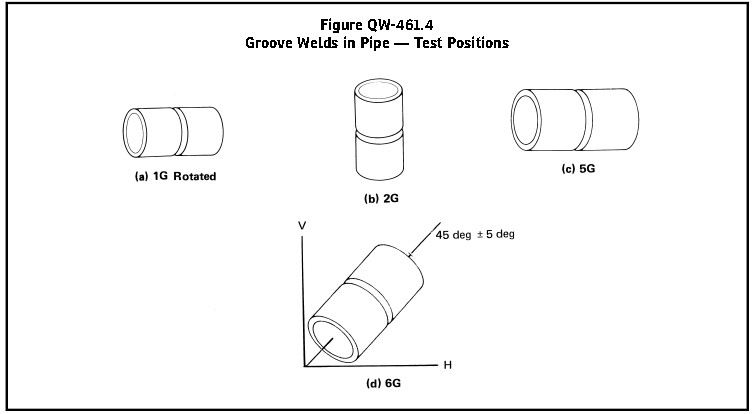

2.管的焊接位置
1G平焊位置。管子轴线水平，焊接时管子转动。
2G横焊位置。管子轴线垂直，焊缝轴线处于水平面内，焊接时管子不转动。
5G多位置。管子轴线水平放置，焊缝坡口在垂直面内，焊接时管子不转动。
6G多位置。管子轴线与水平面成45°倾斜角，焊接时管子不转动。

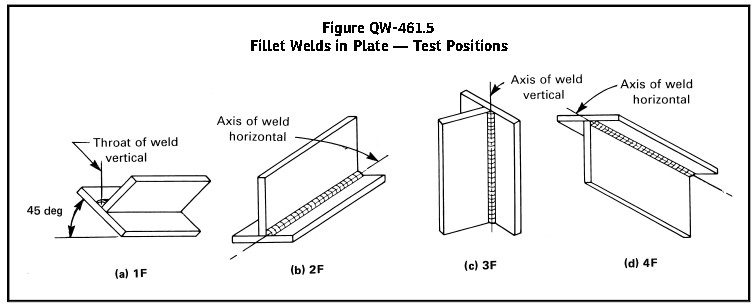

角焊的焊缝位置
1F平焊位置。平板所处位置使熔敷焊缝的轴线是水平的，而焊缝厚度是垂直的。
2F横焊位置。平板所处位置使熔敷焊缝的轴线是水平的，并且位于水平板的上面，靠着垂直板面。
3F立焊位置。平板所处的位置使熔敷焊缝的轴线是垂直的。
4F仰焊位置。平板所处位置使熔敷焊缝的轴线是水平的。
