PN63板式平焊法兰的尺寸~GB/T9124.1-2019
发布时间：2016-01-20 点击数：3842

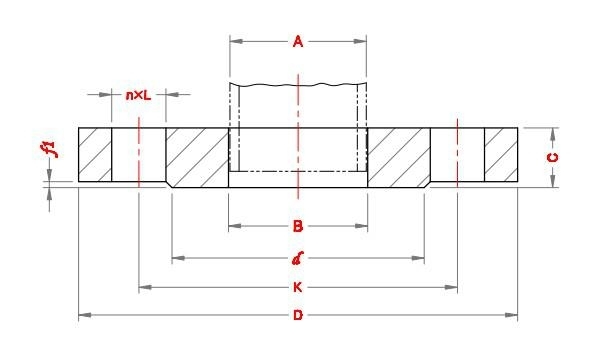

PN63板式平焊法兰的尺寸~GB/T9124.1-2019
| DN | 钢管外径 A/ mm |
连接尺寸 | 法兰 厚度 C/ mm |
密封面 | 法兰内径 B/ m |
|||||||
| 法兰外径 D/ mm |
螺栓孔中心圆直径 K/ mm |
螺栓孔直径 L/ mm |
螺栓 | |||||||||
| 系列I | 系列II | 数量 n/个 |
螺纹 规格 |
d/ m | f1/ m | 系列I | 系列II | |||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 40 | 2 | 18.0 | 15 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 45 | 2 | 22.0 | 19 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 22 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 102 | 3 | 61.5 | 59 |
| 65 | 73.0 | 76 | 205 | 160 | 22 | 8 | M20 | 26 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 215 | 170 | 22 | 8 | M20 | 30 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 250 | 200 | 26 | 8 | M24 | 32 | 162 | 3 | 116.0 | 110 |
| 125 | 139.7 | 133 | 295 | 240 | 30 | 8 | M27 | 34 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 345 | 280 | 33 | 8 | M30 | 36 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 415 | 345 | 36 | 12 | M33 | 48 | 285 | 3 | 221.5 | 222 |
| 250 | 273.0 | 273 | 470 | 400 | 36 | 12 | M33 | 55 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 530 | 460 | 36 | 16 | M33 | 65 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 600 | 525 | 39 | 16 | M36 | 72 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 670 | 585 | 42 | 16 | M39 | 80 | 535 | 4 | 411.0 | 430 |
