PN10带颈对焊法兰的尺寸~HG/T 20592-2009

PN10带颈对焊法兰的尺寸~HG/T 20592-2009

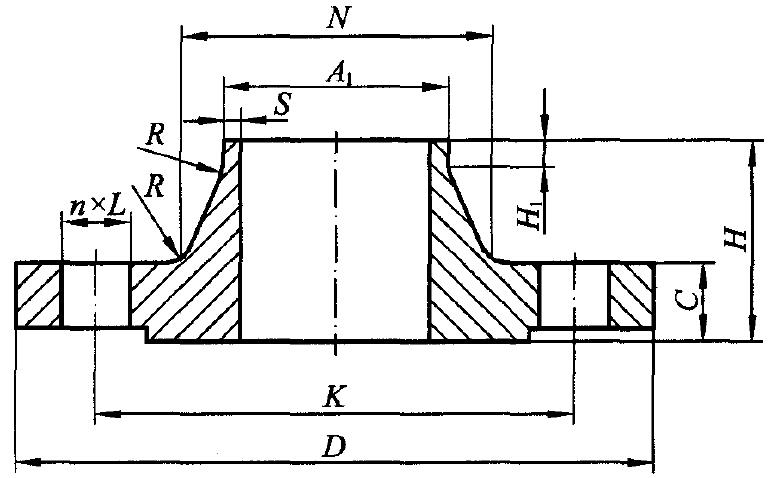

DN	钢管外径, A		法兰外径, D	螺栓孔中心圆直径, K	螺栓孔直径, L	螺栓孔数	螺栓规格	密封面直径, d	密封面高度, f1	法兰厚度, C	颈部直径, N		接管壁厚, S	直段长度,H1	圆角半径, R	法兰高度, H
DN	A系列	B系列	法兰外径, D	螺栓孔中心圆直径, K	螺栓孔直径, L	螺栓孔数	螺栓规格	密封面直径, d	密封面高度, f1	法兰厚度, C	A系列	B系列	接管壁厚, S	直段长度,H1	圆角半径, R	法兰高度, H
10	17.2	14	90	60	14	4	M12	40	2	16	28	28	1.8	6	4	35
15	21.3	18	95	65	14	4	M12	45	2	16	32	32	2.0	6	4	38
20	26.9	25	105	75	14	4	M12	58	2	18	40	40	2.3	6	4	40
25	33.7	32	115	85	14	4	M12	68	2	18	46	46	2.6	6	4	40
32	42.4	38	140	100	18	4	M16	78	2	18	56	56	2.6	6	6	42
40	48.3	45	150	110	18	4	M16	88	2	18	64	64	2.6	7	6	45
50	60.3	57	165	125	18	4	M16	102	2	18	74	74	2.9	8	6	45
65	76.1	79	185	145	18	8	M16	122	2	18	92	92	2.9	10	6	45
80	88.9	89	200	160	18	8	M16	138	2	20	105	105	3.2	10	6	50
100	114.3	108	220	180	18	8	M16	158	2	20	131	131	3.6	12	8	52
125	139.7	133	250	210	18	8	M16	188	2	22	156	156	4.0	12	8	55
150	168.3	159	285	240	22	8	M20	212	2	22	184	184	4.5	12	10	55
200	219.1	219	340	295	22	8	M20	268	2	24	234	234	6.3	16	10	62
250	273	273	395	350	22	12	M20	320	2	26	292	292	6.3	16	12	68
300	323.9	325	445	400	22	12	M20	370	2	26	342	342	7.1	16	12	68
350	355.6	377	505	460	22	16	M20	430	2	26	385	402	7.1	16	12	68
400	406.4	426	565	515	26	16	M24	482	2	26	440	458	7.1	16	12	72
450	457	480	615	565	26	20	M24	532	2	28	488	510	7.1	16	12	72
500	508	530	670	620	26	20	M24	585	2	28	542	562	7.1	16	12	75
600	610	630	780	725	30	20	M27	685	2	28	642	660	7.1	18	12	80
700	711	720	895	840	30	24	M27	800	2	30	746	755	8	18	12	80
800	813	820	1015	950	33	24	M30	905	2	32	850	855	8	18	12	90
900	914	920	1115	1050	33	28	M30	1005	2	34	950	954	10	20	12	95
1000	1016	1020	1230	1160	36	28	M33	1110	2	34	1052	1054	10	20	16	95
1200	1219	1220	1455	1380	39	32	M36	1330	2	38	1256	1256	11	25	16	115
1400	1422	1420	1675	1590	42	36	M39	1535	2	42	1460	1460	12	25	16	120
1600	1626	1620	1915	1820	48	40	M45	1760	2	46	1666	1666	14	25	16	130
1800	1829	1820	2115	2020	48	44	M45	1960	2	50	1868	1866	15	30	16	140
2000	2032	2020	2325	2230	48	48	M45	2170	2	54	2072	2070	16	30	16	150
