PN40带颈对焊法兰的尺寸~HG/T 20592-2009

发布时间：2022-11-03 点击数：1082

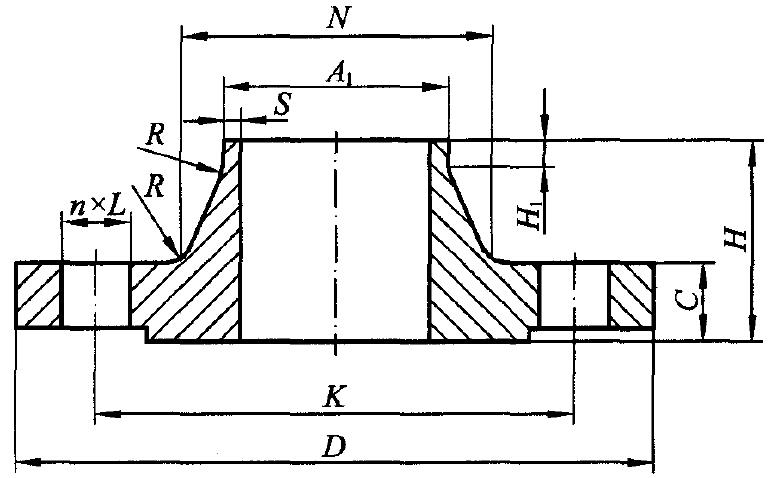

PN40带颈对焊法兰的尺寸~HG/T 20592-2009

DN 钢管外径, A 法兰外径, D 螺栓孔中心圆直径, K 螺栓孔直径, L 螺栓孔数 螺栓规格 密封面直径, d 密封面高度, f1 法兰厚度, C 颈部直径, N 接管壁厚, S 直段长度,H1 圆角半径, R 法兰高度, H
A系列 B系列 A系列 B系列
10 17.2 14 90 60 14 4 M12 40 2 16 28 28 1.8 6 4 35
15 21.3 18 95 65 14 4 M12 45 2 16 32 32 2.0 6 4 38
20 26.9 25 105 75 14 4 M12 58 2 18 40 40 2.3 6 4 40
25 33.7 32 115 85 14 4 M12 68 2 18 46 46 2.6 6 4 40
32 42.4 38 140 100 18 4 M16 78 2 18 56 56 2.6 6 6 42
40 48.3 45 150 110 18 4 M16 88 2 18 64 64 2.6 7 6 45
50 60.3 57 165 125 18 4 M16 102 2 20 75 75 2.9 8 6 48
65 76.1 79 185 145 18 8 M16 122 2 22 90 90 2.9 10 6 52
80 88.9 89 200 160 18 8 M16 138 2 24 105 105 3.2 12 8 58
100 114.3 108 235 190 22 8 M20 162 2 24 134 134 3.6 12 8 65
125 139.7 133 270 220 26 8 M24 188 2 26 162 162 4.0 12 8 68
150 168.3 159 300 250 26 8 M24 218 2 28 192 192 4.5 12 10 75
200 219.1 219 375 320 30 12 M27 285 2 34 244 244 6.3 16 10 88
250 273 273 450 385 33 12 M30 345 2 38 306 306 7.1 18 12 105
300 323.9 325 515 450 33 16 M30 410 2 42 362 362 8.0 18 12 115
350 355.6 377 580 510 36 16 M33 465 2 46 408 430 8.8 20 12 125
400 406.4 426 660 585 39 16 M36 535 2 50 462 482 11.0 20 12 135
450 457 480 685 610 39 20 M36 560 2 57 500 522 12.5 20 12 135
500 508 530 755 670 42 20 M39 615 2 57 562 584 14.2 20 12 140
600 610 630 890 795 48 20 M45 735 2 72 666 686 16.0 20 12 150
