Class150突面带颈平焊法兰的尺寸~GB/T9124.2-2019

发布时间：2023-10-20 点击数：603

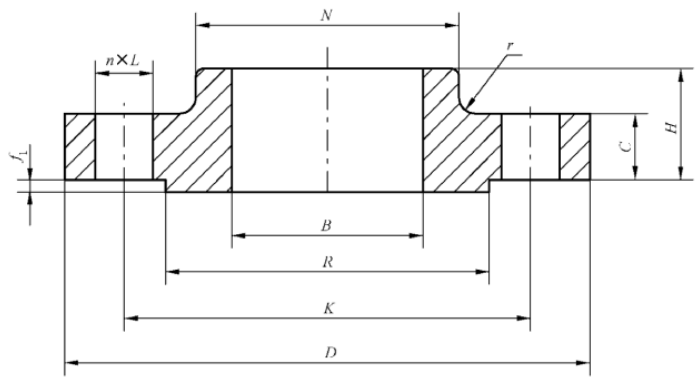

Class150突面带颈平焊法兰的尺寸~GB/T9124.2-2019

Class150突面带颈平焊法兰的尺寸~GB/T9124.2-2019

公称尺寸		钢管外径 A/ mm	连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	颈部		法兰内径 B/ mm	密封面直径 R/ mm	密封面厚度 f1/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	螺栓				颈部
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格			N/ mm	r/ mm
15	1/2	21.3	90	60.3	16	4	M14	9.6	14	30	≥4	22.2	34.9	2
20	3/4	26.9	100	69.9	16	4	M14	11.2	14	38	≥4	27.7	42.9	2
25	1	33.7	110	79.4	16	4	M14	12.7	16	49	≥4	34.5	50.8	2
32	1 ¼	42.4	115	88.9	16	4	M14	14.3	19	59	≥4	43.2	63.5	2
40	1 ½	48.3	125	98.4	16	4	M14	15.9	21	65	≥4	49.5	73.0	2
50	2	60.3	150	120.7	19	4	M16	17.5	24	78	≥4	61.9	92.1	2
65	2 ½	73.0	180	139.7	19	4	M16	20.7	27	90	≥4	74.6	104.8	2
80	3	88.9	190	152.4	19	4	M16	22.3	29	108	≥4	90.7	127.0	2
100	4	114.3	230	190.5	19	8	M16	22.3	32	135	≥4	116.1	157.2	2
125	5	141.3	255	215.9	22	8	M20	22.3	35	164	≥4	143.8	185.7	2
150	6	168.3	280	241.3	22	8	M20	23.9	38	192	≥4	170.7	215.9	2
200	8	219.1	345	298.5	22	8	M20	27.0	43	246	≥4	221.5	269.9	2
250	10	273.0	405	362.0	26	12	M24	28.6	48	305	≥4	276.2	323.8	2
300	12	323.8	485	431.8	26	12	M24	30.2	54	365	≥4	327.0	381.0	2
350	14	355.6	535	476.3	29	12	M27	33.4	56	400	≥4	359.2	412.8	2
400	16	406.4	595	539.8	29	16	M27	35.0	62	457	≥4	410.5	469.9	2
450	18	457	635	577.9	32	16	M30	38.1	67	505	≥4	461.8	533.4	2
500	20	508	700	635.0	32	20	M30	41.3	71	559	≥4	513.1	584.2	2
550	22	559	750	692.2	35	20	M33	44.5	78	610	≥4	564.4	641.4	2
600	24	610	815	749.3	35	20	M33	46.1	81	663	≥4	616.0	692.2	2
