PN16带颈对焊法兰的尺寸 ~ EN1092-1

发布时间：2016-01-21 点击数：5414

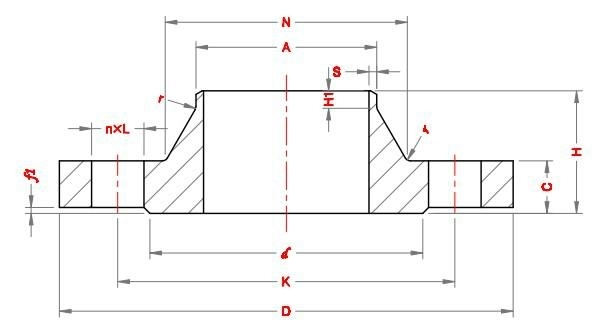

PN16带颈对焊法兰的尺寸 ~ EN1092-1

PN16带颈对焊法兰的尺寸 ~ EN1092-1

DN	Pipe OD A / mm	Connection Dimension					Diameter of Raised Face d/ mm	Height of Raised Face f1/ mm	Flange thickness C/ mm	Length of Flange H/ mm	Neck
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	Bolt						N/ mm	Smin/ mm	H1/ mm	r/ mm
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	No. n/ pcs	Size					N/ mm	Smin/ mm	H1/ mm	r/ mm
10	17.2	90	60	14	4	M12	40	2	16	35	28	2.0	6	4
15	21.3	95	65	14	4	M12	45	2	16	38	32	2.0	6	4
20	26.9	105	75	14	4	M12	58	2	18	40	40	2.3	6	4
25	33.7	115	85	14	4	M12	68	2	18	40	46	2.6	6	4
32	42.4	140	100	18	4	M16	78	2	18	42	56	2.6	6	6
40	48.3	150	110	18	4	M16	88	3	18	45	64	2.6	7	6
50	60.3	165	125	18	4	M16	102	3	18	45	74	2.9	8	6
65	76.1	185	145	18	8	M16	122	3	18	45	92	2.9	10	6
80	88.9	200	160	18	8	M16	138	3	20	50	105	3.2	10	6
100	114.3	220	180	18	8	M16	158	3	20	52	131	3.6	12	8
125	141.3	250	210	18	8	M16	188	3	22	55	156	4.0	12	8
150	168.3	285	240	22	8	M20	212	3	22	55	184	4.5	12	10
200	219.1	340	295	22	12	M20	268	3	24	62	235	6.3	16	10
250	273.0	405	355	26	12	M24	320	3	26	70	292	6.3	16	12
300	323.9	460	410	26	12	M24	378	4	28	78	344	7.1	16	12
350	355.6	520	470	26	16	M24	438	4	30	82	390	8.0	16	12
400	406.4	580	525	30	16	M27	490	4	32	85	445	8.0	16	12
450	457	640	585	30	20	M27	550	4	34	83	490	8.0	16	12
500	508	715	650	33	20	M30	610	4	36	84	548	8.0	16	12
600	610	840	770	36	20	M33	725	5	40	88	670	10.0	18	12
700	711	910	840	36	24	M33	795	5	40	104	755	10.0	18	12
800	813	1025	950	39	24	M36	900	5	41	108	855	12.5	20	12
900	914	1125	1050	39	28	M36	1000	5	48	118	955	12.5	20	12
1000	1016	1255	1170	42	28	M39	1115	5	59	137	1058	12.5	22	16
1200	1219	1485	1390	48	32	M45	1330	5	78	160	1262	14.2	30	16
1400	1422	1685	1590	48	36	M45	1530	5	84	177	1465	16.0	30	16
1600	1626	1930	1820	56	40	M52	1750	5	102	204	1668	17.5	35	16
1800	1829	2130	2020	56	44	M52	1950	5	110	218	1870	20.0	35	16
2000	2032	2345	2230	62	48	M56	2150	5	124	238	2072	22.0	40	16

Note：Dimensions identical with PN40 from DN10 to DN40.
