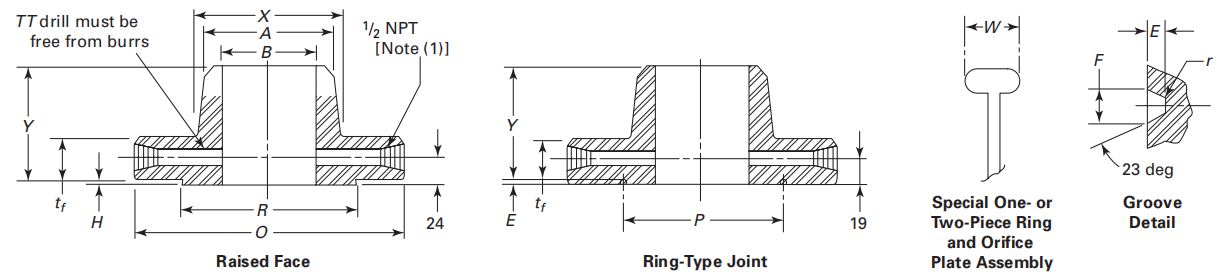

Class 600孔板法兰的尺寸~ASME B16.36
发布时间：2023-02-05 点击数：830
Class 600孔板法兰的尺寸~ASME B16.36
| NPS | 突面 直径,R |
法兰 外径,O |
厚度 (最小),tf |
总高,Y | 突面高度,H | 环连接面 | 颈部直径,X | 坡口处外径,X | 内径, B |
测压孔直径,TT | 钻孔模板 | 螺栓长度 | ||||||||||
| 环号 | 节径,P | 槽宽,E | 槽深,F | 底部半径,r | 毂径,W | 中心圆 | 孔数 | 螺栓孔直径 | 螺栓直径 | 机制 螺栓 |
双头 螺栓 |
|||||||||||
| 突面 | 环连接面 | |||||||||||||||||||||
| 1 | 50.8 | 125 | 36.6 | 81 | 2 | R16 | 50.80 | 6.35 | 8.74 | 0.8 | 25.4 | 54 | 33.5 | (4) | 6.4 | 88.9 | 4 | 11/16 | 3/4 | 5/8 | 125 | 140 |
| 1 ½ | 73.0 | 155 | 36.6 | 84 | 2 | R20 | 68.27 | 6.35 | 8.74 | 0.8 | 25.4 | 70 | 48.3 | (4) | 6.4 | 114.3 | 4 | 13/16 | 7/8 | 3/4 | 135 | 140 |
| 2 | 92.1 | 165 | 36.6 | 84 | 2 | R23 | 82.55 | 7.92 | 11.91 | 0.8 | 27.0 | 84 | 60.3 | (4) | 6.4 | 127.0 | 8 | 11/16 | 3/4 | 5/8 | 125 | 140 |
| 2 ½ | 104.8 | 190 | 36.6 | 87 | 2 | R26 | 101.60 | 7.92 | 11.91 | 0.8 | 27.0 | 100 | 73.0 | (4) | 6.4 | 149.2 | 8 | 13/16 | 7/8 | 3/4 | 135 | 145 |
| 3 | 127.0 | 210 | 36.6 | 87 | 2 | R31 | 123.83 | 7.92 | 11.91 | 0.8 | 27.0 | 117 | 88.9 | (4) | 9.5 | 168.3 | 8 | 13/16 | 7/8 | 3/4 | 135 | 145 |
| 4 | 157.2 | 275 | 38.1 | 102 | 7 | R37 | 149.23 | 7.92 | 11.91 | 0.8 | 27.0 | 152 | 114.3 | (4) | 12.7 | 215.9 | 8 | 1 | 1 | 7/8 | 150 | 165 |
| 6 | 215.9 | 355 | 47.7 | 117 | 7 | R45 | 211.12 | 7.92 | 11.91 | 0.8 | 27.0 | 222 | 168.3 | (4) | 12.7 | 292.1 | 12 | 1-1/8 | 1-1/8 | 1 | 180 | 190 |
| 8 | 269.9 | 420 | 55.6 | 133 | 7 | R49 | 269.88 | 7.92 | 11.91 | 0.8 | 27.0 | 273 | 219.1 | (4) | 12.7 | 349.2 | 12 | 1-1/4 | 1-1/4 | 1-1/8 | 195 | 210 |
| 10 | 323.8 | 510 | 63.5 | 152 | 7 | R53 | 323.85 | 7.92 | 11.91 | 0.8 | 27.0 | 343 | 273.0 | (4) | 12.7 | 431.8 | 16 | 1-3/8 | 1-3/8 | 1-1/4 | 220 | 235 |
| 12 | 381.0 | 560 | 66.7 | 156 | 7 | R57 | 381.00 | 7.92 | 11.91 | 0.8 | 27.0 | 400 | 323.8 | (4) | 12.7 | 489.0 | 20 | 1-3/8 | 1-3/8 | 1-1/4 | 230 | 240 |
| 14 | 412.8 | 605 | 69.9 | 165 | 7 | R61 | 419.10 | 7.92 | 11.91 | 0.8 | 27.0 | 432 | 355.6 | (4) | 12.7 | 527.0 | 20 | 1-1/2 | 1-1/2 | 1-3/8 | 240 | 255 |
| 16 | 469.9 | 685 | 76.2 | 178 | 7 | R65 | 469.90 | 7.92 | 11.91 | 0.8 | 30.2 | 495 | 406.4 | (4) | 12.7 | 603.2 | 20 | 1-5/8 | 1-5/8 | 1-1/2 | 260 | 275 |
| 18 | 533.4 | 745 | 82.6 | 184 | 7 | R69 | 533.40 | 7.92 | 11.91 | 0.8 | 30.2 | 546 | 457.2 | (4) | 12.7 | 654.0 | 20 | 1-3/4 | 1-3/4 | 1-5/8 | 280 | 290 |
| 20 | 584.2 | 815 | 88.9 | 190 | 7 | R73 | 584.20 | 9.53 | 13.49 | 1.5 | 31.8 | 610 | 508.0 | (4) | 12.7 | 723.9 | 24 | 1-3/4 | 1-3/4 | 1-5/8 | 300 | 320 |
| 24 | 692.2 | 940 | 101.6 | 203 | 7 | R77 | 692.15 | 11.13 | 16.66 | 1.5 | 36.5 | 718 | 609.6 | (4) | 12.7 | 838.2 | 24 | 2 | 2 | 1-7/8 | 335 | 350 |
通注:
(a) 除螺栓孔和螺栓尺寸为英寸外，其余尺寸为毫米。
(b) 除螺栓连接外，NPS3和小于NPS3的带颈对焊法兰等同300磅级法兰，且可用于同样的场合。
(c) 其余尺寸参照ASME B16.5。

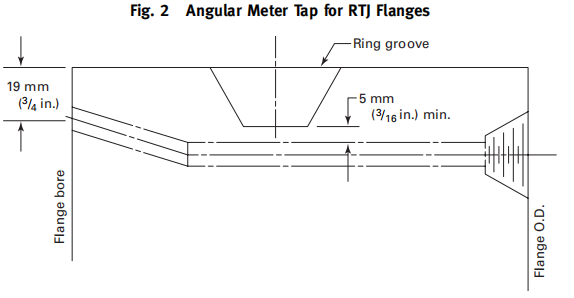

(d) NPS24的环连接面法兰需要参照下图开带角度的取压孔。
注:
(1) 如有需要，可提供其他NPT规格。
(2) 按照ASME B16.5, 双头螺栓的长度不包括端部高度。
(3) 螺栓长度包括了孔板和垫片的裕量。突面法兰：NPS1~NPS12为6mm(0.25in.)，NPS14~NPS24为10mm(0.38in.)。环连接面法兰：NPS1~NPS10为15mm(0.62in.)，NPS12~NPS18为19mm(0.75in.)，NPS20为22mm(0.88in.)。
(4) 带颈对焊法兰的内径由买方指定。
孔板法兰的标记内容：
孔板法兰的标记内容按ASME B16.5的要求。 对于带颈对焊法兰，还要标记内孔尺寸。
