Class 900孔板法兰的尺寸~ASME B16.36

Class 900孔板法兰的尺寸~ASME B16.36

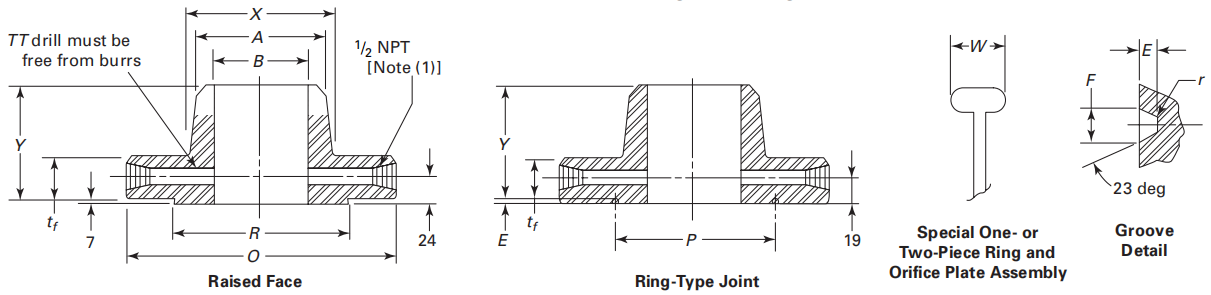

NPS	突面 直径,R	法兰 外径,O	厚度 (最小),tf	总高,Y	环连接面						颈部直径,X	坡口处直径,X	内径, B	测压孔 直径,TT	钻孔模板				螺栓长度
					环号	节距,P	槽深,E	槽宽,F	底部半径,r	毂径,W					中心圆	孔数	孔径	螺栓 直径	机制 螺栓	双头 螺栓
1	50.8	150	38.1	83	R16	50.80	6.35	8.74	0.8	25.4	52	33.5	(4)	6.4	101.6	4	1	7/8	150	160
1 ½	73.0	180	38.1	89	R20	68.27	6.35	8.74	0.8	25.4	70	48.3	(4)	6.4	123.8	4	1-1/8	1	160	165
2	92.1	215	38.1	102	R24	95.25	7.92	11.91	0.8	27.0	105	60.3	(4)	6.4	165.1	8	1	7/8	150	165
2 ½	104.8	245	41.3	105	R27	107.95	7.92	11.91	0.8	27.0	124	73.0	(4)	6.4	190.5	8	1-1/8	1	165	180
3	127.0	240	38.1	102	R31	123.83	7.92	11.91	0.8	27.0	127	88.9	(4)	9.5	190.5	8	1	7/8	150	165
4	157.2	290	44.5	114	R37	149.23	7.92	11.91	0.8	27.0	159	114.3	(4)	12.7	235.0	8	1-1/4	1-1/8	180	190
6	215.9	380	55.6	140	R45	211.12	7.92	11.91	0.8	27.0	235	168.3	(4)	12.7	317.5	12	1-1/4	1-1/8	195	210
8	269.9	470	63.5	162	R49	269.88	7.92	11.91	0.8	27.0	298	219.1	(4)	12.7	393.7	12	1-1/2	1-3/8	230	240
10	323.8	545	69.9	184	R53	323.85	7.92	11.91	0.8	27.0	368	273.0	(4)	12.7	469.9	16	1-1/2	1-3/8	240	255
12	381.0	610	79.4	200	R57	381.00	7.92	11.91	0.8	27.0	419	323.8	(4)	12.7	533.4	20	1-1/2	1-3/8	260	275
14	412.8	640	85.8	213	R62	419.10	11.13	16.66	1.5	33.3	451	355.6	(4)	12.7	558.8	20	1-5/8	1-1/2	280	290
16	469.9	705	88.9	216	R66	469.90	11.13	16.66	1.5	36.5	508	406.4	(4)	12.7	616.0	20	1-3/4	1-5/8	290	305
18	533.4	785	101.6	229	R70	533.40	12.70	19.84	1.5	39.7	565	457.2	(4)	12.7	685.8	20	2	1-7/8	330	350
20	584.2	855	108.0	248	R74	584.20	12.70	19.84	1.5	39.7	622	508.0	(4)	12.7	749.3	20	2-1/8	2	355	375
24	692.2	1040	139.7	292	R78	692.15	15.88	26.97	2.4	47.6	749	609.6	(4)	12.7	901.7	20	2-5/8	2-1/2	445	470

通注:

(a) 除螺栓孔和螺栓尺寸为英寸外，其余尺寸为毫米。

(c) 其余尺寸参照ASME B16.5。

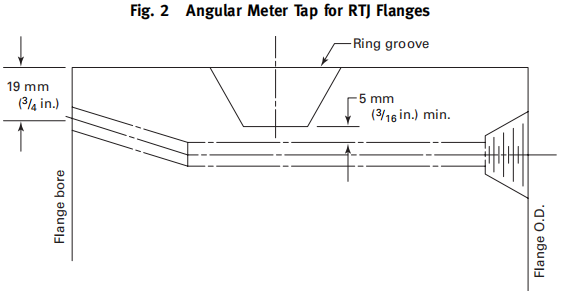

(d) NPS≥12的环连接面法兰需要参照下图开带角度的取压孔。

注:

(1) 如有需要，可提供其他NPT规格。

(2) 按照ASME B16.5, 双头螺栓的长度不包括端部高度。

(3) 螺栓长度包括了孔板和垫片的裕量。突面法兰：NPS3~NPS12为6mm(0.25 in.)，NPS14~NPS24为10mm(0.38in.)。环连接面法兰：NPS3~NPS10为15mm(0.62in.)，NPS12为19mm(0.75in.)。

(4) 带颈对焊法兰的内径由买方指定。

孔板法兰的标记内容：

孔板法兰的标记内容按ASME B16.5的要求。 对于带颈对焊法兰，还要标记内孔尺寸。
