Class 1500孔板法兰的尺寸~ASME B16.36

Class 1500孔板法兰的尺寸~ASME B16.36

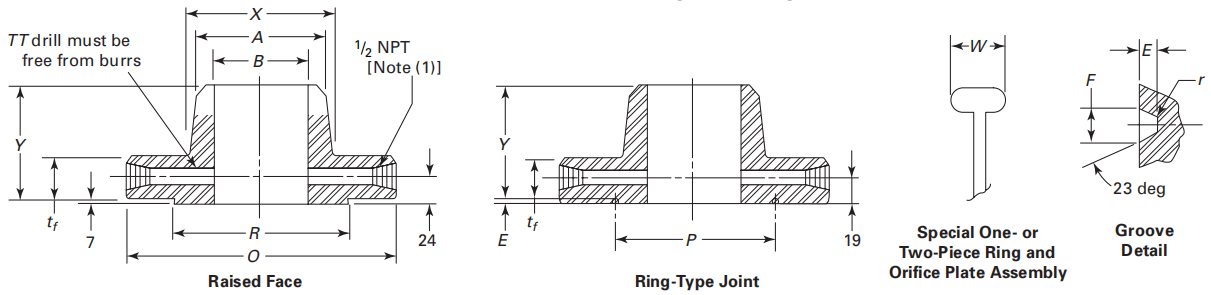

NPS	突面 直径,R	法兰 外径,O	厚度 (最小),tf	总高,Y	环连接面						颈部直径,X	坡口处直径,X	内径, B	测压孔 直径,TT	钻孔模板				螺栓长度
					环号	节距,P	槽深,E	槽宽,F	底部半径,r	毂径,W					中心圆	孔数	孔径	螺栓直径	机制 螺栓	双头 螺栓
1	50.8	150	38.1	83	R16	50.80	6.35	8.74	0.8	25.4	52	33.5	(4)	6.4	101.6	4	1	7/8	150	160
1 ½	73.0	180	38.1	89	R20	68.27	6.35	8.74	0.8	25.4	70	48.3	(4)	6.4	123.8	4	1-1/8	1	160	165
2	92.1	215	38.1	102	R24	95.25	7.92	11.91	0.8	27.0	105	60.3	(4)	6.4	165.1	8	1	7/8	150	165
2 ½	104.8	245	41.3	105	R27	107.95	7.92	11.91	0.8	27.0	124	73.0	(4)	6.4	190.5	8	1-1/8	1	165	180
3	127.0	265	47.7	117	R35	136.53	7.92	11.91	0.8	27.0	133	88.9	(4)	9.5	203.2	8	1-1/4	1-1/8	185	185
4	157.2	310	54.0	124	R39	161.93	7.92	11.91	0.8	27.0	162	114.3	(4)	12.7	241.3	8	1-3/8	1-1/4	205	215
6	215.9	395	82.6	171	R46	211.14	9.52	13.49	1.5	28.6	229	168.3	(4)	12.7	317.5	12	1-1/2	1-3/8	265	280
8	269.9	485	92.1	213	R50	269.88	11.13	16.66	1.5	33.3	292	219.1	(4)	12.7	393.7	12	1-3/4	1-5/8	300	310
10	323.8	585	108.0	254	R54	323.85	11.13	16.66	1.5	33.3	368	273.0	(4)	12.7	482.6	12	2	1-7/8	345	355
12	381.0	675	123.9	283	R58	381.00	14.27	23.01	1.5	39.7	451	323.8	(4)	12.7	571.6	16	2-1/8	2	380	400
14	412.8	750	133.4	298	R63	419.10	15.88	26.97	2.4	44.4	495	355.6	(4)	12.7	635.0	16	2-3/8	2-1/4	415	445
16	469.9	825	146.1	311	R67	469.90	17.48	30.18	2.4	50.8	552	406.4	(4)	12.7	704.8	16	2-5/8	2-1/2	450	485
18	533.4	915	162.0	327	R71	533.40	17.48	30.18	2.4	50.8	597	457.2	(4)	12.7	774.7	16	2-7/8	2-3/4	500	535
20	584.2	985	177.8	356	R75	584.20	17.48	33.32	2.4	54.0	641	508.0	(4)	12.7	831.8	16	3-1/8	3	545	570
24	692.2	1170	203.2	406	R79	692.15	20.62	36.53	2.4	58.7	762	609.6	(4)	12.7	990.6	16	3-5/8	3-1/2	620	660

通注:

(a) 除螺栓孔和螺栓尺寸为英寸外，其余尺寸为毫米。

(c) 其余尺寸参照ASME B16.5。

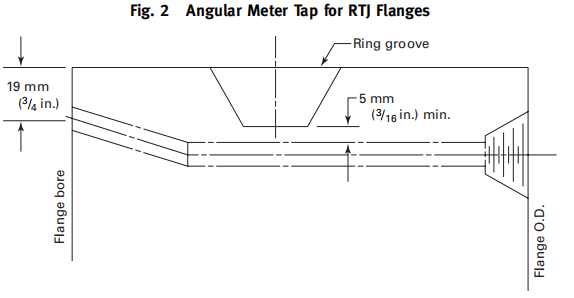

(d) NPS≥6的环连接面法兰需要参照下图开带角度的取压孔。

注:

(1) 如有需要，可提供其他NPT规格。

(2) 按照ASME B16.5, 双头螺栓的长度不包括端部高度。

(3) 螺栓长度包括了孔板和垫片的裕量。突面法兰：NPS1~NPS12为6mm(0.25 in.)，NPS14~NPS24为10mm(0.38in.)。环连接面法兰：NPS1~NPS6为15mm(0.62in.)。

(4) 带颈对焊法兰的内径由买方指定。

孔板法兰的标记内容：

孔板法兰的标记内容按ASME B16.5的要求。 对于带颈对焊法兰，还要标记内孔尺寸。
