Class 2500孔板法兰的尺寸~ASME B16.36

Class 2500孔板法兰的尺寸~ASME B16.36

NPS	突面 直径,R	法兰 外径,O	厚度 (最小),tf	总高,Y	环连接面						颈部直径,X	坡口处直径,X	内径, B	测压孔 直径,TT	钻孔模板				螺栓长度
					环号	节距,P	槽深,E	槽宽,F	底部半径,r	毂径,W					中心圆	孔数	孔径	螺栓直径	机制 螺栓	双头 螺栓
1	50.8	160	38.1	92	R18	60.33	6.35	8.74	0.8	25.4	57	33.5	(4)	6.4	108.0	4	1	7/8	150	160
1 ½	73.0	205	44.5	111	R23	82.55	7.92	11.91	0.8	27.0	79	48.3	(4)	6.4	146.0	4	1-1/4	1-1/8	180	190
2	92.1	235	50.8	127	R26	101.60	7.92	11.91	0.8	27.0	95	60.3	(4)	6.4	171.4	8	1-1/8	1	185	195
2 ½	104.8	265	57.2	143	R28	111.13	9.53	13.49	1.5	30.2	114	73.0	(4)	6.4	196.8	8	1-1/4	1-1/8	205	215
3	127.0	305	66.7	168	R32	127.00	9.53	13.49	1.5	30.2	133	88.9	(4)	9.5	228.6	8	1-3/8	1-1/4	230	240
4	157.2	355	76.2	190	R38	157.18	11.13	16.66	1.5	33.3	165	114.3	(4)	12.7	273.0	8	1-5/8	1-1/2	260	275
6	215.9	485	108.0	273	R47	228.60	12.70	19.84	1.5	36.5	235	168.3	(4)	12.7	368.3	8	2-1/8	2	350	370
8	269.9	550	127.0	318	R51	279.40	14.27	23.01	1.5	39.7	305	219.1	(4)	12.7	438.2	12	2-1/8	2	385	405
10	323.8	675	165.1	419	R55	342.90	17.48	30.18	2.4	47.6	375	273.0	(4)	12.7	539.8	12	2-5/8	2-1/2	490	515
12	381.0	760	184.2	464	R60	406.40	17.48	33.32	2.4	50.8	441	323.8	(4)	12.7	619.1	12	2-7/8	2-3/4	540	570

通注:

(a) 除螺栓孔和螺栓尺寸为英寸外，其余尺寸为毫米。

(b) 其余尺寸参照ASME B16.5。

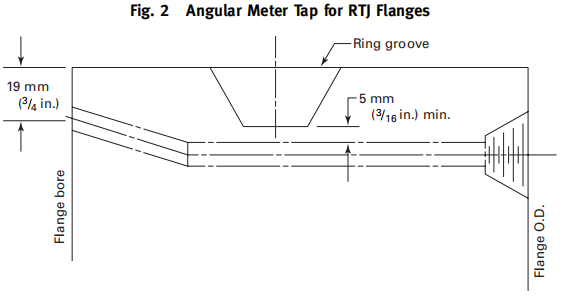

(c) NPS≥3的环连接面法兰需要参照下图开带角度的取压孔。

注:

(1) 如有需要，可提供其他NPT规格。

(2) 按照ASME B16.5, 双头螺栓的长度不包括端部高度。

(3) 螺栓长度包括了孔板和垫片的裕量。突面法兰：NPS1~NPS12为6mm(0.25 in.)。环连接面法兰：NPS1~NPS3为15mm(0.62in.)。

(4) 带颈对焊法兰的内径由买方指定。

孔板法兰的标记内容：

孔板法兰的标记内容按ASME B16.5的要求。 对于带颈对焊法兰，还要标记内孔尺寸。
