PN25对焊环松套法兰的尺寸~HG/T 20592-2009

发布时间：2022-11-26 点击数：817

PN25对焊环松套法兰的尺寸~HG/T 20592-2009

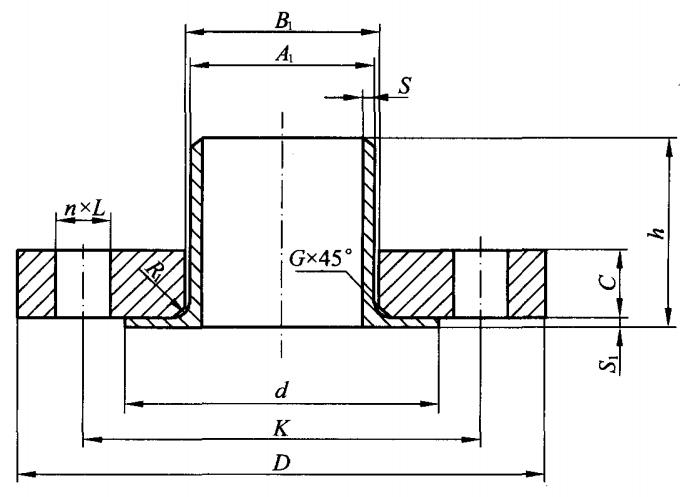

公称尺寸 DN	钢管外径 A		连接尺寸					法兰内径 B1		法兰厚度 C	圆角 R1	倒角 G	对焊环
公称尺寸 DN	A	B	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数	螺栓规格	A	B	法兰厚度 C	圆角 R1	倒角 G	高度 h	外径 d	S	S1
10	17.2	14	90	60	14	4	M12	21	18	14	3	3	35	40	1.8	1.8
15	21.3	18	95	65	14	4	M12	25	22	14	3	3	38	45	2.0	2.0
20	26.9	25	105	75	14	4	M12	31	29	16	4	4	40	58	2.3	2.3
25	33.7	32	115	85	14	4	M12	38	36	16	4	4	40	68	2.6	2.6
32	42.4	38	140	100	18	4	M16	46	42	18	5	5	42	78	2.6	2.6
40	48.3	45	150	110	18	4	M16	53	50	18	5	5	45	88	2.6	2.6
50	60.3	57	165	125	18	4	M16	65	62	20	5	5	48	102	2.9	2.9
65	76.1	76	185	145	18	8	M16	81	81	22	6	6	52	122	2.9	2.9
80	88.9	89	200	160	18	8	M16	94	94	24	6	6	58	138	3.2	3.2
100	114.3	108	235	190	22	8	M20	120	114	26	6	6	65	162	3.6	3.6
125	139.7	133	270	220	26	8	M24	145	139	28	6	6	68	188	4.0	4.0
150	168.3	159	300	250	26	8	M24	174	165	30	6	6	75	218	4.5	4.5
200	219.1	219	360	310	26	12	M24	226	226	32	6	6	80	278	6.3	6.3
250	273	273	425	370	30	12	M27	281	281	35	8	8	88	335	7.1	7.1
300	323.9	325	485	430	30	16	M27	333	334	38	8	8	92	395	8.0	8.0
350	355.6	377	555	490	33	16	M30	365	386	42	8	8	100	450	8.0	8.0
400	406.4	426	620	550	36	16	M33	416	435	46	8	8	110	505	8.8	8.8
450	457	480	670	600	36	20	M33	467	490	50	8	8	110	555	8.8	8.8
500	508	530	730	660	36	20	M33	519	541	56	8	8	125	615	10.0	10.0
600	610	630	845	770	39	20	M36	622	642	68	8	8	125	720	11.0	11.0
