PN40对焊环松套法兰的尺寸~HG/T 20592-2009

发布时间：2022-11-26 点击数：759

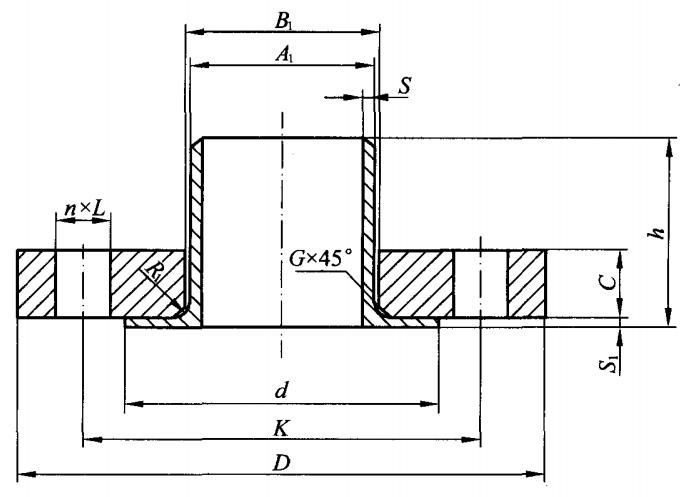

PN40对焊环松套法兰的尺寸~HG/T 20592-2009

公称尺寸 DN	钢管外径 A		连接尺寸					法兰内径 B1		法兰厚度 C	圆角 R1	倒角 G	对焊环
公称尺寸 DN	A	B	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔直径 L	螺栓孔数	螺栓规格	A	B	法兰厚度 C	圆角 R1	倒角 G	高度 h	外径 d	S	S1
10	17.2	14	90	60	14	4	M12	21	18	14	3	3	35	40	1.8	1.8
15	21.3	18	95	65	14	4	M12	25	22	14	3	3	38	45	2.0	2.0
20	26.9	25	105	75	14	4	M12	31	29	16	4	4	40	58	2.3	2.3
25	33.7	32	115	85	14	4	M12	38	36	16	4	4	40	68	2.6	2.6
32	42.4	38	140	100	18	4	M16	46	42	18	5	5	42	78	2.6	2.6
40	48.3	45	150	110	18	4	M16	53	50	18	5	5	45	88	2.6	2.6
50	60.3	57	165	125	18	4	M16	65	62	20	5	5	48	102	2.9	2.9
65	76.1	76	185	145	18	8	M16	81	81	22	6	6	52	122	2.9	2.9
80	88.9	89	200	160	18	8	M16	94	94	24	6	6	58	138	3.2	3.2
100	114.3	108	235	190	22	8	M20	120	114	26	6	6	65	162	3.6	3.6
125	139.7	133	270	220	26	8	M24	145	139	28	6	6	68	188	4.0	4.0
150	168.3	159	300	250	26	8	M24	174	165	30	6	6	75	218	4.5	4.5
200	219.1	219	375	320	30	12	M27	226	226	36	6	6	88	285	6.3	6.3
250	273	273	450	385	33	12	M30	281	281	42	8	8	105	345	7.1	7.1
300	323.9	325	515	450	33	16	M30	333	334	48	8	8	115	410	8.0	8.0
350	355.6	377	580	510	36	16	M33	365	386	54	8	8	125	465	8.8	8.8
400	406.4	426	660	585	39	16	M36	416	435	60	8	8	135	535	11.0	11.0
450	457	480	685	610	39	20	M36	467	490	66	8	8	135	560	12.5	12.5
500	508	530	755	670	42	20	M39	519	541	72	8	8	140	615	14.2	14.2
600	610	630	890	795	48	20	M45	622	642	84	8	8	150	735	16.0	16.0
