PN2.5平焊环板式松套法兰的尺寸~GB/T 9124.1

发布时间：2023-01-26 点击数：700

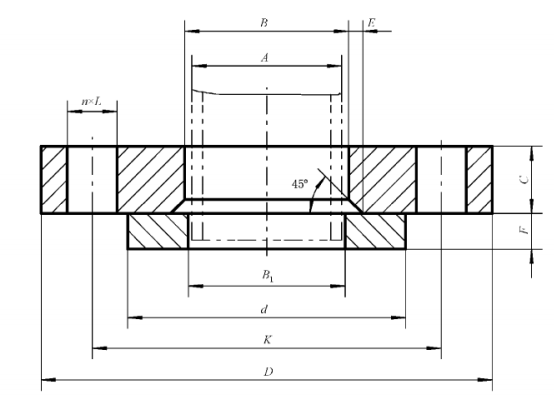

PN2.5平焊环板式松套法兰的尺寸~GB/T 9124.1

DN	钢管外径 A/ mm		连接尺寸					法兰厚度 C/ mm	法兰内径 B/ mm			平焊环
	钢管外径 A/ mm		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓			法兰内径 B/ mm			外径 d/ mm	内径B1/ mm		厚度 F/ mm
	系列I	系列II	法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格		系列I	系列II	E/ mm	外径 d/ mm	系列I	系列II	厚度 F/ mm
10	17.2	14	75	50	11	4	M10	12	21	18	3	35	18.0	15	10
15	21.3	18	80	55	11	4	M10	12	25	22	3	40	22.0	19	10
20	26.9	25	90	65	11	4	M10	14	31	29	4	50	27.5	26	10
25	33.7	32	100	75	11	4	M10	14	38	36	4	60	34.5	33	10
32	42.4	38	120	90	14	4	M12	16	46	42	5	70	43.5	39	10
40	48.3	45	130	100	14	4	M12	16	53	50	5	80	49.5	46	10
50	60.3	57	140	110	14	4	M12	16	65	63	5	90	61.5	59	12
65	73.0	76	160	130	14	4	M12	16	81	81	6	110	75.0	78	12
80	88.9	89	190	150	18	4	M16	18	94	94	6	128	90.5	91	12
100	114.3	108	210	170	18	4	M16	18	120	114	6	148	116.0	110	14
125	139.7	133	240	200	18	8	M16	20	147	139	6	178	143.5	135	14
150	168.3	159	265	225	18	8	M16	20	174	165	6	202	170.5	161	14
200	219.1	219	320	280	18	8	M16	22	226	226	6	258	221.5	222	16
250	273.0	273	375	335	18	12	M16	24	281	281	8	312	276.5	276	18
300	323.9	325	440	395	22	12	M20	24	333	334	8	365	327.5	328	18
350	355.6	377	490	445	22	12	M20	26	365	386	8	415	359.5	381	18
400	406.4	426	540	495	22	16	M20	28	416	435	8	465	411.0	430	20
450	457	480	595	550	22	16	M20	30	467	490	8	520	462.0	485	20
500	508	530	645	600	22	20	M20	30	519	541	8	570	513.5	535	22
600	610	630	755	705	26	20	M24	32	622	642	8	670	616.5	636	22
