B型对焊环板式松套钢制管法兰的尺寸-GB/T 9124.1 PN16

发布时间：2023-01-29 点击数：551

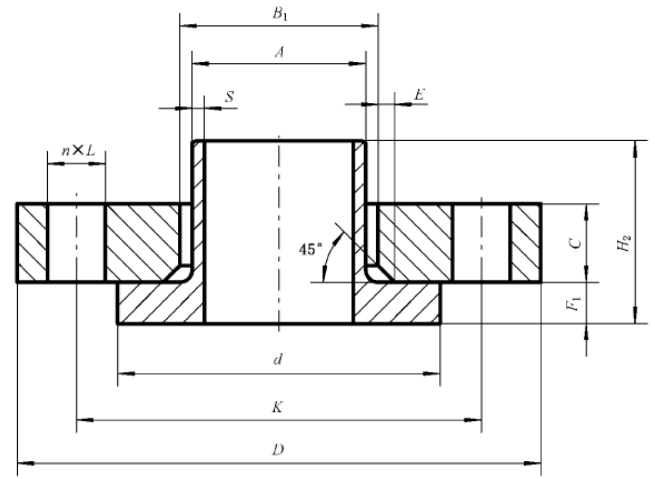

B型对焊环板式松套钢制管法兰的尺寸-GB/T 9124.1 PN16

B型对焊环板式松套钢制管法兰的尺寸-GB/T 9124.1 PN16

DN	钢管外径 A/ mm		连接尺寸					法兰厚度 C/ mm	法兰内径 B1/ mm			对焊环
	钢管外径 A/ mm		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓			法兰内径 B1/ mm			d/ mm	F1/ mm	H2/ mm	S/ mm
	系列I	系列II	法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格		系列I	系列II	E/ mm	d/ mm	F1/ mm	H2/ mm	S/ mm
10	17.2	14	90	60	14	4	M12	14	21	18	3	40	5	35	3
15	21.3	18	95	65	14	4	M12	14	25	22	3	45	5	38	3
20	26.9	25	105	75	14	4	M12	16	31	29	4	58	6	40	3
25	33.7	32	115	85	14	4	M12	16	38	36	4	68	7	40	3
32	42.4	38	140	100	18	4	M16	18	46	42	5	78	8	42	3
40	48.3	45	150	110	18	4	M16	18	53	49	5	88	8	45	3
50	60.3	57	165	125	18	4	M16	20	65	61	5	102	8	45	3
65	73.0	76	185	145	18	8	M16	20	81	81	6	122	8	45	4
80	88.9	89	200	160	18	8	M16	20	94	94	6	138	10	50	4
100	114.3	108	220	180	18	8	M16	22	120	113	6	158	10	52	4
125	139.7	133	250	210	18	8	M16	22	147	138	6	188	10	55	5
150	168.3	159	285	240	22	8	M20	24	174	164	6	212	10	555	6
200	219.1	219	340	295	22	12	M20	26	226	226	6	268	11	62	6
250	273.0	273	405	355	26	12	M24	29	281	281	8	320	12	70	8
300	323.9	325	460	410	26	12	M24	32	333	333	8	378	14	78	10
350	355.6	377	520	470	26	16	M24	35	365	386	8	438	18	82	10
400	406.4	426	580	525	30	16	M27	38	416	435	8	490	20	85	12
450	457	480	640	585	30	20	M27	42	467	490	8	550	22	87	12
500	508	530	715	650	33	20	M30	46	519	540	8	610	22	90	12
600	610	630	840	770	36	20	M33	55	622	640	8	725	24	95	12
700	711	720	910	840	36	24	M33	63	721	730	8	795	26	100	14
800	813	820	1025	950	39	24	M36	74	824	830	8	900	28	105	16
900	914	920	1125	1050	39	28	M36	82	926	930	8	1000	30	110	18
1000	1016	1020	1255	1170	42	28	M39	90	1030	1030	8	1115	35	120	18

注：公称尺寸DN10~DN40的法兰使用PN40法兰的尺寸。
