PN2.5 & 6翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

发布时间：2023-02-03 点击数：1006

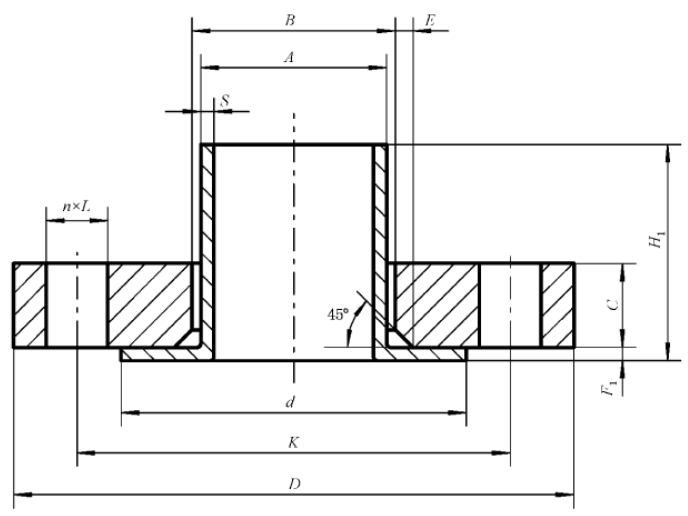

PN 2.5 & 6翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

PN2.5 & 6翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

DN	钢管外径 A/ mm		连接尺寸					法兰厚度 C/ mm	法兰内径 B1/ mm			翻边短节
	钢管外径 A/ mm		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓			法兰内径 B1/ mm			d/ mm	F1/ mm	H2/ mm	S/ mm
	系列I	系列II	法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格		系列I	系列II	E/ mm	d/ mm	F1/ mm	H2/ mm	S/ mm
10	17.2	14	75	50	11	4	M10	12	21	18	3	35	2	35	2.0
15	21.3	18	80	55	11	4	M10	12	25	22	3	40	2	38	2.0
20	26.9	25	90	65	11	4	M10	14	31	29	4	50	2.5	40	2.6
25	33.7	32	100	75	11	4	M10	14	38	36	4	60	2.5	40	2.6
32	42.4	38	120	90	14	4	M12	16	46	42	5	70	3	42	3.2
40	48.3	45	130	100	14	4	M12	16	53	50	5	80	3	45	3.2
50	60.3	57	140	110	14	4	M12	16	65	62	5	90	3	45	3.2
65	73.0	76	160	130	14	4	M12	16	78	81	6	110	3	45	3.2
80	88.9	89	190	150	18	4	M16	18	94	94	6	128	3	50	3.2
100	114.3	108	210	170	18	4	M16	18	120	114	6	148	4	52	3.2
125	139.7	133	240	200	18	8	M16	20	147	139	6	178	4	55	3.2
150	168.3	159	265	225	18	8	M16	20	174	165	6	202	5	55	3.2
200	219.1	219	320	280	18	8	M16	22	226	226	6	258	5	62	3.2
250	273.0	273	375	335	18	12	M16	24	281	281	8	312	8	68	3.2
300	323.9	325	440	395	22	12	M20	24	333	333	8	365	8	68	3.2
350	355.6	377	490	445	22	12	M20	26	365	386	8	415	8	68	3.2
400	406.4	426	540	495	22	16	M20	28	416	436	8	465	8	72	3.2
450	457	480	595	550	22	16	M20	30	467	506	8	520	8	72	3.2
500	508	530	645	600	22	20	M20	30	519	559	8	570	8	75	3.2
