PN10翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

发布时间：2023-02-03 点击数：1006

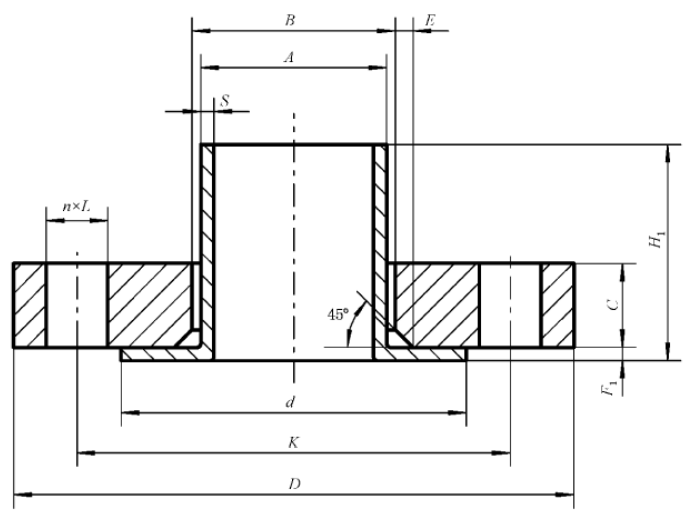

PN10翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

DN	钢管外径 A/ mm		连接尺寸					法兰厚度 C/ mm	法兰内径 B1/ mm			翻边短节
	钢管外径 A/ mm		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓			法兰内径 B1/ mm			d/ mm	F1/ mm	H2/ mm	S/ mm
	系列I	系列II	法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格		系列I	系列II	E/ mm	d/ mm	F1/ mm	H2/ mm	S/ mm
10	17.2	14	90	60	14	4	M12	14	21	18	3	40	2	35	2.0
15	21.3	18	95	65	14	4	M12	14	25	22	3	45	2	38	2.0
20	26.9	25	105	75	14	4	M12	16	31	29	4	58	2.5	40	2.6
25	33.7	32	115	85	14	4	M12	16	38	36	4	68	2.5	40	2.6
32	42.4	38	140	100	18	4	M16	18	47	42	5	78	3	42	3.2
40	48.3	45	150	110	18	4	M16	18	53	50	5	88	3	45	3.2
50	60.3	57	165	125	18	4	M16	20	65	62	5	102	3	45	3.2
65	73.0	76	185	145	18	8	M16	20	78	81	6	122	3	45	3.2
80	88.9	89	200	160	18	8	M16	20	94	94	6	138	3	50	3.2
100	114.3	108	220	180	18	8	M16	22	120	114	6	158	4	52	3.2
125	139.7	133	250	210	18	8	M16	22	147	139	6	188	4	55	3.2
150	168.3	159	285	240	22	8	M20	24	174	165	6	212	4	55	3.2
200	219.1	219	340	295	22	8	M20	24	226	226	6	268	5	62	3.2
250	273.0	273	395	350	22	12	M20	26	281	281	8	320	8	68	3.2
300	323.9	325	445	400	22	12	M20	26	333	333	8	370	8	68	3.2
350	355.6	377	505	460	22	16	M20	30	365	386	8	430	8	68	3.2
400	406.4	426	565	515	26	16	M24	32	416	436	8	482	8	72	3.2

注：公称尺寸DN10~DN150的法兰使用PN16法兰的尺寸。
