PN16翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

发布时间：2023-02-03 点击数：970

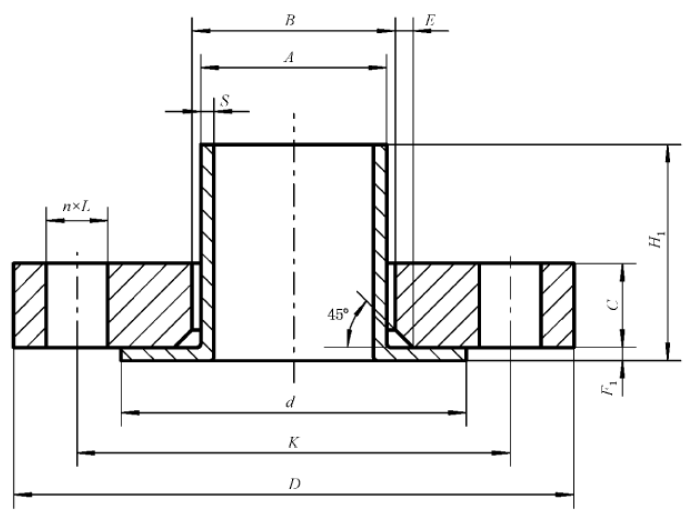

PN16翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

PN16翻边短节板式松套法兰的尺寸~GB/T 9124.1-2019

DN	钢管外径 A/ mm		连接尺寸					法兰厚度 C/ mm	法兰内径 B1/ mm			翻边短节
	钢管外径 A/ mm		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓			法兰内径 B1/ mm			d/ mm	F1/ mm	H2/ mm	S/ mm
	系列I	系列II	法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格		系列I	系列II	E/ mm	d/ mm	F1/ mm	H2/ mm	S/ mm
10	17.2	14	90	60	14	4	M12	14	21	18	3	35	2	35	2.0
15	21.3	18	95	65	14	4	M12	14	25	22	3	40	2	38	2.0
20	26.9	25	105	75	14	4	M12	16	31	29	4	50	2.5	40	2.6
25	33.7	32	115	85	14	4	M12	16	38	36	4	60	2.5	40	2.6
32	42.4	38	140	100	18	4	M16	18	46	42	5	70	3	42	3.2
40	48.3	45	150	110	18	4	M16	18	53	50	5	80	3	45	3.2
50	60.3	57	165	125	18	4	M16	20	65	62	5	90	3	45	3.2
65	73.0	76	185	145	18	8	M16	20	78	81	6	110	3	45	3.2
80	88.9	89	200	160	18	8	M16	20	94	94	6	128	3	50	3.2
100	114.3	108	220	180	18	8	M16	22	120	114	6	148	4	52	3.2
125	139.7	133	250	210	18	8	M16	22	147	139	6	178	4	55	3.2
150	168.3	159	285	240	22	8	M20	24	174	165	6	202	4	55	3.2
200	219.1	219	340	295	22	12	M20	26	226	226	6	258	5	62	3.2
250	273.0	273	405	355	26	12	M24	29	281	281	8	312	8	68	3.2
300	323.9	325	460	410	26	12	M24	32	333	333	8	365	8	68	4.0
350	355.6	377	520	470	26	16	M24	35	365	386	8	415	8	68	4.0
400	406.4	426	580	525	30	16	M27	38	416	436	8	465	8	72	4.0
