Class600承插焊法兰的尺寸~GB/T 9124.2-2019

发布时间：2023-04-21 点击数：503

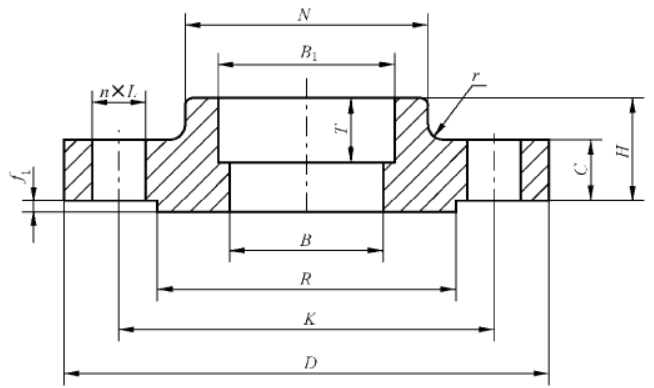

Class600承插焊法兰的尺寸~GB/T 9124.2-2019

公称尺寸		钢管外径 A/ mm	连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	法兰颈		法兰内径 B/ mm	承插孔		密封面直径 R/ mm	密封面厚度 f1/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	螺栓				N/ mm	r/ mm		B1/ mm	T / mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格			N/ mm	r/ mm		B1/ mm	T / mm
15	1/2	21.3	95	66.7	16	4	M14	14.3	22	38	≥4	13.84	22.2	10	34.9	7
20	3/4	26.9	115	82.6	19	4	M16	15.9	25	48	≥4	18.88	27.7	11	42.9	7
25	1	33.7	125	88.9	19	4	M16	17.5	27	54	≥4	24.3	34.5	13	50.8	7
32	1 ¼	42.4	135	98.4	19	4	M16	20.7	29	64	≥4	32.5	43.2	14	63.5	7
40	1 ½	48.3	155	114.3	22	4	M20	22.3	32	70	≥4	38.14	49.5	16	73.0	7
50	2	60.3	165	127.0	19	8	M16	25.4	37	84	≥4	49.22	61.9	17	92.1	7
65	2 ½	73.0	190	149.2	22	8	M20	28.6	41	100	≥4	62.08	74.6	19	104.8	7
80	3	88.9	210	168.3	22	8	M20	31.8	46	117	≥4	73.66	90.7	21	127.0	7

法兰内径B由采购方指定，表列内径相当于采用钢管壁厚XS(Sch80)。
