Class900 & 1500承插焊法兰的尺寸~GB/T 9124.2-2019

Class900 & 1500承插焊法兰的尺寸~GB/T 9124.2-2019

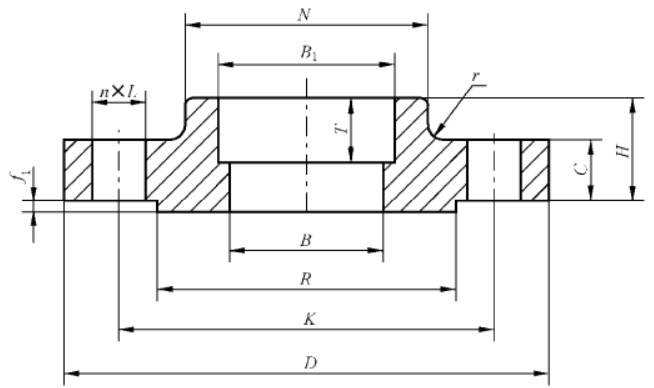

公称尺寸		钢管外径 A/ mm	连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	法兰颈		法兰内径 B/ mm	承插孔		密封面直径 R/ mm	密封面厚度 f1/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	螺栓				N/ mm	r/ mm		B1/ mm	T / mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格			N/ mm	r/ mm		B1/ mm	T / mm
15	1/2	21.3	120	82.6	22	4	M20	22.3	32	38	≥4	6.36	22.2	10	34.9	7
20	3/4	26.9	130	88.9	22	4	M20	25.4	35	44	≥4	11.06	27.7	11	42.9	7
25	1	33.7	150	101.6	26	4	M24	28.6	41	52	≥4	15.22	34.5	13	50.8	7
32	1 ¼	42.4	160	111.1	26	4	M24	28.6	41	64	≥4	22.8	43.2	14	63.5	7
40	1 ½	48.3	180	123.8	29	4	M27	31.8	44	70	≥4	28.0	49.5	16	73.0	7
50	2	60.3	215	165.1	26	8	M24	38.1	57	105	≥4	38.16	61.9	17	92.1	7
65	2 ½	73.0	245	190.5	29	8	M27	41.3	64	124	≥4	48.06	74.6	19	104.8	7

法兰内径B由采购方指定，表列内径相当于采用钢管壁厚XXS。

专业制造Class900 & 1500承插焊法兰。半岛BD体育官网在线观看专业制造2205、2507半岛娱乐站，本公司半岛娱乐站选材全部为国内永兴特钢、青山、华新丽华、太钢等知名大厂的2205和2507坯料，可按NB/T 47010-2017制造各个级别的锻件，尺寸范围覆盖HG/T 20592、HG/T 20615、NB/T 47021-23、ASME B16.5、ASME B16.47国内国际标准管道法兰和压力容器法兰，也可按客户图纸制造大型和非标半岛娱乐站锻件。锻压、热处理、机加工、无损检测全部在厂内独立完成，全流程自主生产确保了产品质量和交货期。欢迎联系我洽谈半岛娱乐站锻件业务。
