Class150螺纹法兰的尺寸~GB/T 9124.2-2019

发布时间：2023-04-22 点击数：849

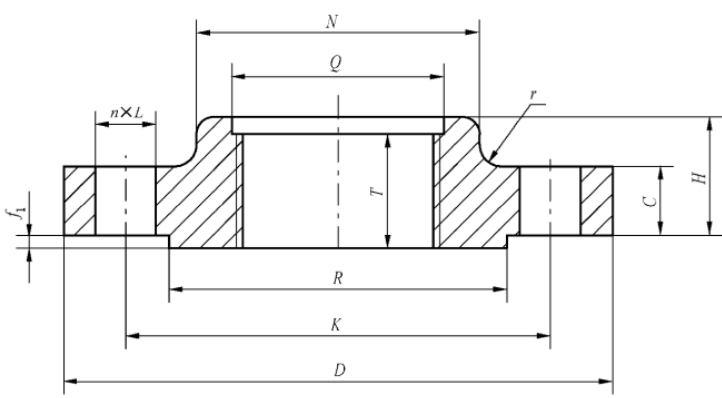

Class150螺纹法兰的尺寸~GB/T 9124.2-2019

公称尺寸		钢管外径 A / mm	连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	颈部		最小螺纹长度 Tmin/ mm	最小沉孔直径 Qmin/ mm	密封面直径 R/ mm	密封面厚度 f1/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓				颈部
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格			N/ mm	r/ mm
15	1/2	21.3	90	60.3	16	4	M14	9.6	14	30	≥4	16		34.9	2
20	3/4	26.9	100	69.9	16	4	M14	11.2	14	38	≥4	16		42.9	2
25	1	33.7	110	79.4	16	4	M14	12.7	16	49	≥4	17		50.8	2
32	1 ¼	42.4	115	88.9	16	4	M14	14.3	19	59	≥4	21		63.5	2
40	1 ½	48.3	125	98.4	16	4	M14	15.9	21	65	≥4	22		73.0	2
50	2	60.3	150	120.7	19	4	M16	17.5	24	78	≥4	25		92.1	2
65	2 ½	73.0	180	139.7	19	4	M16	20.7	27	90	≥4	29		104.8	2
80	3	88.9	190	152.4	19	4	M16	22.3	29	108	≥4	30		127.0	2
100	4	114.3	230	190.5	19	8	M16	22.3	32	135	≥4	33		157.2	2
125	5	141.3	255	215.9	22	8	M20	22.3	35	164	≥4	36		185.7	2
150	6	168.3	280	241.3	22	8	M20	23.9	38	192	≥4	40		215.9	2
200	8	219.1	345	298.5	22	8	M20	27.0	43	246	≥4	44		269.9	2
250	10	273.0	405	362.0	26	12	M24	28.6	48	305	≥4	49		323.8	2
300	12	323.8	485	431.8	26	12	M24	30.2	54	365	≥4	56		381.0	2
350	14	355.6	535	476.3	29	12	M27	33.4	56	400	≥4	57		412.8	2
400	16	406.4	595	539.8	29	16	M27	35.0	62	457	≥4	64		469.9	2
450	18	457	635	577.9	32	16	M30	38.1	67	505	≥4	68		533.4	2
500	20	508	700	635.0	32	20	M30	41.3	71	559	≥4	73		584.2	2
550	22	559	750	692.2	35	20	M33	44.5	78	610	≥4	-		641.4	2
600	24	610	815	749.3	35	20	M33	46.1	81	663	≥4	83		692.2	2
