Class300螺纹法兰的尺寸~GB/T 9124.2-2019

Class300螺纹法兰的尺寸~GB/T 9124.2-2019

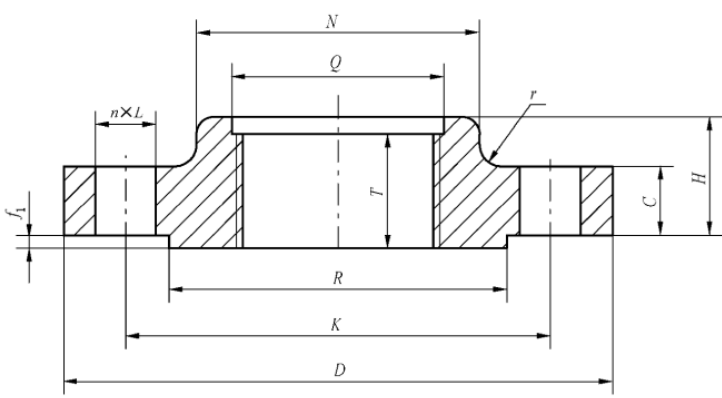

公称尺寸		钢管外径 A / mm	连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	颈部		最小螺纹长度 Tmin/ mm	最小沉孔直径 Qmin/ mm	密封面直径 R/ mm	密封面厚度 f1/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓				颈部
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格			N/ mm	r/ mm
15	1/2	21.3	95	66.7	16	4	M14	12.7	21	38	≥4	16	23.6	34.9	2
20	3/4	26.9	115	82.6	19	4	M16	14.3	24	48	≥4	16	29.0	42.9	2
25	1	33.7	125	88.9	19	4	M16	15.9	25	54	≥4	18	35.8	50.8	2
32	1 ¼	42.4	135	98.4	19	4	M16	17.5	25	64	≥4	21	44.4	63.5	2
40	1 ½	48.3	155	114.3	22	4	M20	19.1	29	70	≥4	23	50.3	73.0	2
50	2	60.3	165	127.0	19	8	M16	20.7	32	84	≥4	29	63.5	92.1	2
65	2 ½	73.0	190	149.2	22	8	M20	23.9	37	100	≥4	32	76.2	104.8	2
80	3	88.9	210	168.3	22	8	M20	27.0	41	117	≥4	32	92.2	127.0	2
100	4	114.3	255	200.0	22	8	M20	30.2	46	146	≥4	37	117.6	157.2	2
125	5	141.3	280	235.0	22	8	M20	33.4	49	178	≥4	43	144.4	185.7	2
150	6	168.3	320	269.9	22	12	M20	35.0	51	206	≥4	47	171.4	215.9	2
200	8	219.1	380	330.2	26	12	M24	39.7	60	260	≥4	51	222.2	269.9	2
250	10	273.0	445	387.4	29	16	M27	46.1	65	321	≥4	56	276.2	323.8	2
300	12	323.8	520	450.8	32	16	M30	49.3	71	375	≥4	61	328.6	381.0	2
350	14	355.6	585	514.4	32	20	M30	52.4	75	425	≥4	64	360.4	412.8	2
400	16	406.4	650	571.5	35	20	M33	55.6	81	483	≥4	69	411.2	469.9	2
450	18	457	710	628.6	35	24	M33	58.8	87	533	≥4	70	462.0	533.4	2
500	20	508	775	685.8	35	24	M33	62.0	94	587	≥4	74	512.8	584.2	2
550	22	559	840	743.0	42	24	M39	65.1	100	640	≥4	-	-	641.4	2
600	24	610	915	812.8	42	24	M39	68.3	105	702	≥4	83	614.4	692.2	2
