Class900大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列
发布时间：2023-04-23 点击数：924

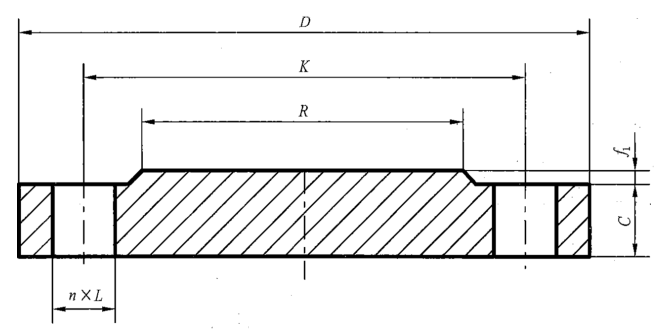

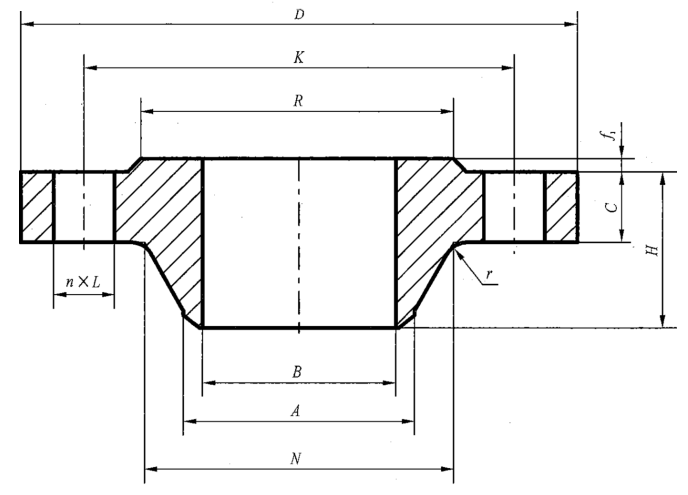

Class900大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列
| 公称尺寸 | 法兰颈焊端外径 A/ mm |
连接尺寸 | 最小厚度 C/ mm |
对焊法兰高度 H/ mm |
法兰颈部直径 N/ mm |
最小 半径 r / mm |
法兰 内径 B/ mm |
||||||||
| DN | NPS | 法兰 外径 D/ mm |
螺栓孔中心圆直径 K/ mm |
突面 直径 R / mm |
突面 高度 f1/ mm |
螺栓 孔径 L/mm |
螺栓孔数 | ||||||||
| 数量 n/个 |
螺纹 规格 |
对焊 法兰 |
法兰 盖 |
||||||||||||
| 650 | 26 | 660 | 1085 | 952.5 | 749 | 7 | 74 | 20 | M70 | 139.7 | 160.4 | 286 | 775 | 11 | - |
| 700 | 28 | 711 | 1170 | 1022.4 | 800 | 7 | 80 | 20 | M76 | 142.9 | 171.5 | 298 | 832 | 13 | - |
| 750 | 30 | 762 | 1230 | 1085.8 | 857 | 7 | 80 | 20 | M76 | 149.3 | 182.6 | 311 | 889 | 13 | - |
| 800 | 32 | 813 | 1315 | 1155.7 | 914 | 7 | 86 | 20 | M82 | 158.8 | 193.7 | 330 | 946 | 13 | - |
| 850 | 34 | 864 | 1395 | 1225.6 | 965 | 7 | 94 | 20 | M90 | 165.1 | 204.8 | 349 | 1006 | 14 | - |
| 900 | 36 | 914 | 1460 | 1289.0 | 1022 | 7 | 94 | 20 | M90 | 171.5 | 214.4 | 362 | 1064 | 14 | - |
| 950 | 38 | 965 | 1460 | 1289.0 | 1099 | 7 | 94 | 20 | M90 | 190.5 | 215.9 | 352 | 1073 | 19 | - |
| 1000 | 40 | 1016 | 1510 | 1339.8 | 1162 | 7 | 94 | 24 | M90 | 196.9 | 223.9 | 364 | 1127 | 21 | - |
| 1050 | 42 | 1067 | 1560 | 1390.6 | 1213 | 7 | 94 | 24 | M90 | 206.4 | 231.8 | 371 | 1176 | 21 | - |
| 1100 | 44 | 1118 | 1650 | 1463.7 | 1270 | 7 | 99 | 24 | M90 | 214.4 | 242.9 | 391 | 1235 | 22 | - |
| 1150 | 46 | 1168 | 1735 | 1536.7 | 1334 | 7 | 105 | 24 | M100 | 225.5 | 255.6 | 411 | 1292 | 22 | - |
| 1200 | 48 | 1219 | 1785 | 1587.5 | 1384 | 7 | 105 | 24 | M100 | 233.4 | 263.6 | 419 | 1343 | 24 | - |
法兰内径B由采购方指定，与钢管保持一致。
