Class600大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列
发布时间：2023-04-23 点击数：831
Class600大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列

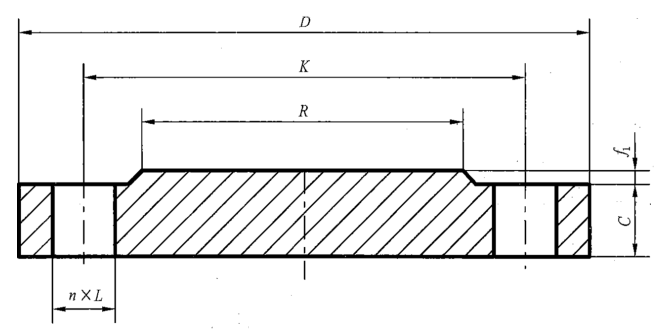

| 公称尺寸 | 法兰颈焊端外径 A/ mm |
连接尺寸 | 最小厚度 C/ mm |
对焊法兰高度 H/ mm |
法兰颈部直径 N/ mm |
最小 半径 r / mm |
法兰 内径 B/ mm |
||||||||
| DN | NPS | 法兰 外径 D/ mm |
螺栓孔中心圆直径 K/ mm |
突面 直径 R / mm |
突面 高度 f1/ mm |
螺栓 孔径 L/mm |
螺栓孔数 | ||||||||
| 数量 n/个 |
螺纹 规格 |
对焊 法兰 |
法兰 盖 |
||||||||||||
| 650 | 26 | 660 | 1015 | 914.4 | 749 | 7 | 51 | 28 | M48 | 108.0 | 125.5 | 222 | 748 | 13 | - |
| 700 | 28 | 711 | 1075 | 965.2 | 800 | 7 | 55 | 28 | M52 | 111.2 | 131.8 | 235 | 803 | 13 | - |
| 750 | 30 | 762 | 1130 | 1022.4 | 857 | 7 | 55 | 28 | M52 | 114.3 | 139.7 | 248 | 862 | 13 | - |
| 800 | 32 | 813 | 1195 | 1079.5 | 914 | 7 | 60 | 28 | M56 | 117.5 | 147.7 | 260 | 918 | 13 | - |
| 850 | 34 | 864 | 1245 | 1130.3 | 965 | 7 | 60 | 28 | M56 | 120.7 | 154.0 | 270 | 973 | 14 | - |
| 900 | 36 | 914 | 1315 | 1193.8 | 1022 | 7 | 68 | 28 | M64 | 123.9 | 162.0 | 283 | 1032 | 14 | - |
| 950 | 38 | 965 | 1270 | 1162.0 | 1054 | 7 | 60 | 28 | M56 | 152.4 | 155.0 | 254 | 1022 | 14 | - |
| 1000 | 40 | 1016 | 1320 | 1212.8 | 1111 | 7 | 60 | 32 | M56 | 158.8 | 162.0 | 264 | 1073 | 14 | - |
| 1050 | 42 | 1067 | 1405 | 1282.7 | 1168 | 7 | 68 | 28 | M64 | 168.3 | 171.5 | 279 | 1127 | 14 | - |
| 1100 | 44 | 1118 | 1455 | 1333.5 | 1226 | 7 | 68 | 32 | M64 | 173.1 | 177.8 | 289 | 1181 | 14 | - |
| 1150 | 46 | 1168 | 1510 | 1390.6 | 1276 | 7 | 68 | 32 | M64 | 179.4 | 185.8 | 300 | 1235 | 14 | - |
| 1200 | 48 | 1219 | 1595 | 1460.5 | 1334 | 7 | 74 | 32 | M70 | 189.0 | 195.3 | 316 | 1289 | 14 | - |
| 1250 | 50 | 1270 | 1670 | 1524.0 | 1384 | 7 | 80 | 28 | M76 | 196.9 | 203.2 | 329 | 1343 | 14 | - |
| 1300 | 52 | 1321 | 1720 | 1574.8 | 1435 | 7 | 80 | 32 | M76 | 203.2 | 209.6 | 337 | 1394 | 14 | - |
| 1350 | 54 | 1372 | 1780 | 1632.0 | 1492 | 7 | 80 | 32 | M76 | 209.6 | 217.5 | 349 | 1448 | 14 | - |
| 1400 | 56 | 1422 | 1855 | 1695.4 | 1543 | 7 | 86 | 32 | M82 | 217.5 | 225.5 | 362 | 1502 | 16 | - |
| 1450 | 58 | 1473 | 1905 | 1746.2 | 1600 | 7 | 86 | 32 | M82 | 222.3 | 231.8 | 370 | 1553 | 16 | - |
| 1500 | 60 | 1524 | 1995 | 1822.4 | 1657 | 7 | 94 | 28 | M90 | 233.4 | 242.9 | 389 | 1610 | 17 | - |
法兰内径B由采购方指定，与钢管保持一致。
