Class300大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列

Class300大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列

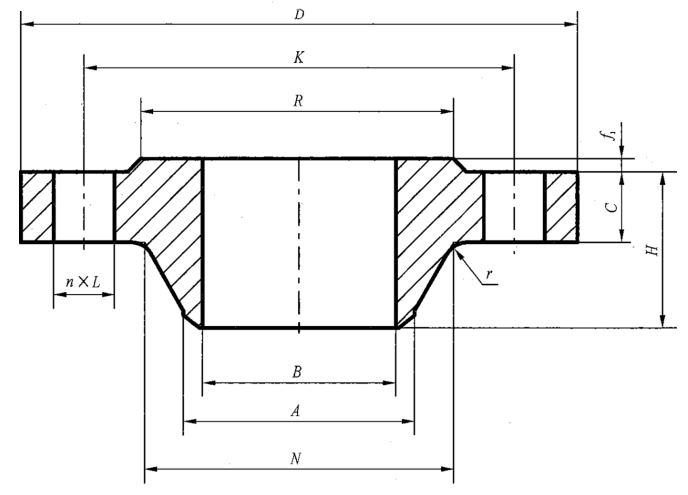

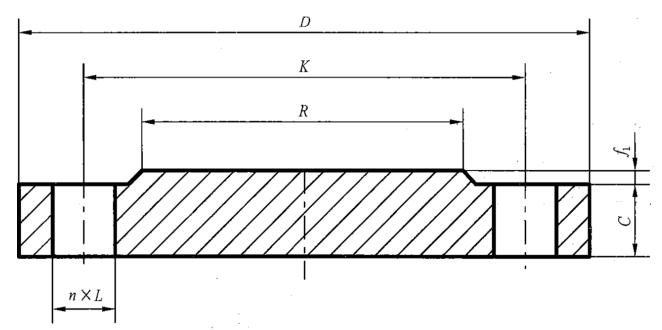

公称尺寸		法兰颈焊端外径 A/ mm	连接尺寸							最小厚度 C/ mm		对焊法兰高度 H/ mm	法兰颈部直径 N/ mm	最小半径 r / mm	法兰内径 B/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	突面直径 R / mm	突面高度 f1/ mm	螺栓孔径 L/mm	螺栓孔数		最小厚度 C/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	突面直径 R / mm	突面高度 f1/ mm	螺栓孔径 L/mm	数量 n/个	螺纹规格	对焊法兰	法兰盖
650	26	660	970	876.3	749	2	45	28	M42	77.8	82.6	183	721	10	-
700	28	711	1035	939.8	800	2	45	28	M42	84.2	88.9	195	775	11	-
750	30	762	1090	997.0	857	2	48	28	M45	90.5	93.7	208	827	11	-
800	32	813	1150	1054.1	914	2	51	28	M48	96.9	98.5	221	881	11	-
850	34	864	1205	1104.9	965	2	51	28	M48	100.1	103.2	230	937	13	-
900	36	914	1270	1168.4	1022	2	55	32	M52	103.2	109.6	240	991	13	-
950	38	965	1170	1092.2	1029	2	42	32	M39	106.4	106.4	179	994	13	-
1000	40	1016	1240	1155.7	1086	2	45	32	M42	112.8	112.8	192	1048	13	-
1050	42	1067	1290	1206.5	1137	2	45	32	M42	117.5	117.5	198	1099	13	-
1100	44	1118	1355	1263.6	1194	2	48	32	M45	122.3	122.3	205	1149	13	-
1150	46	1168	1415	1320.8	1245	2	51	28	M48	127.0	127.0	214	1203	13	-
1200	48	1219	1465	1371.6	1302	2	51	32	M48	131.8	131.8	222	1254	13	-
1250	50	1270	1530	1428.8	1359	2	55	32	M52	138.2	138.2	230	1305	13	-
1300	52	1321	1580	1479.6	1410	2	55	32	M52	142.9	142.9	237	1356	13	-
1350	54	1372	1660	1549.4	1467	2	60	28	M56	150.9	150.9	251	1410	13	-
1400	56	1422	1710	1600.2	1518	2	60	28	M56	152.4	152.4	259	1464	13	-
1450	58	1473	1760	1651.0	1575	2	60	32	M56	157.2	157.2	265	1514	13	-
1500	60	1524	1810	1701.8	1626	2	60	32	M56	162.0	162.0	271	1565	13	-

法兰内径B由采购方指定，与钢管保持一致。
