Class150大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列

Class150大直径法兰和法兰盖的尺寸~GB/T 13402-2010 A系列

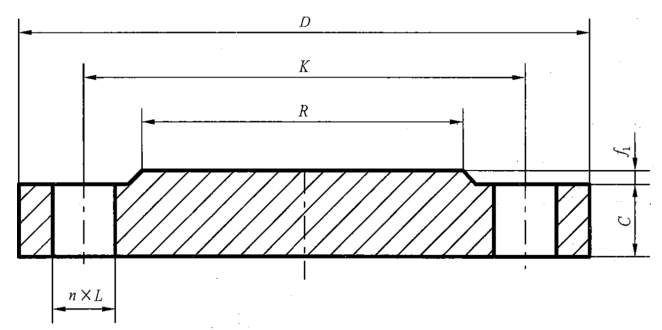

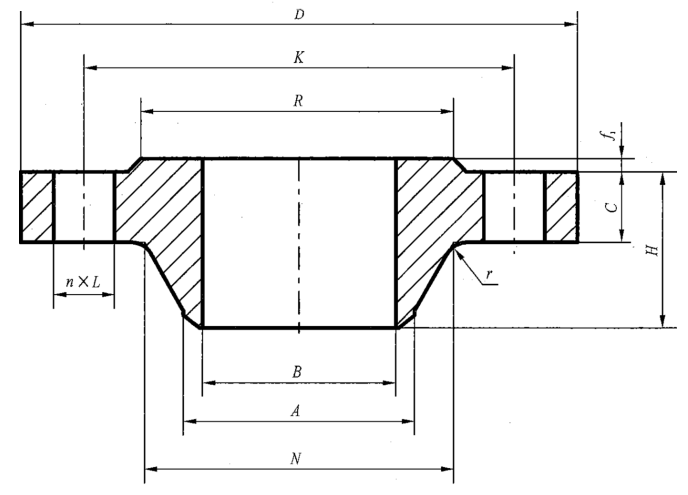

公称尺寸		法兰颈焊端外径 A/ mm	连接尺寸							最小厚度 C/ mm		对焊法兰高度 H/ mm	法兰颈部直径 N/ mm	最小半径 r / mm	法兰内径 B/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	突面直径 R / mm	突面高度 f1/ mm	螺栓孔径 L/mm	螺栓孔数		最小厚度 C/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	突面直径 R / mm	突面高度 f1/ mm	螺栓孔径 L/mm	数量 n/个	螺纹规格	对焊法兰	法兰盖
650	26	660	870	806.4	749	2	35	24	M33	66.7	66.7	119	676	10	-
700	28	711	925	863.6	800	2	35	28	M33	69.9	69.9	124	727	11	-
750	30	762	985	914.4	857	2	35	28	M33	73.1	73.1	135	781	11	-
800	32	813	1060	977.9	914	2	42	28	M39	79.4	79.4	143	832	11	-
850	34	864	1110	1028.7	965	2	42	32	M39	81.0	81.0	148	883	13	-
900	36	914	1170	1085.8	1022	2	42	32	M39	88.9	88.9	156	933	13	-
950	38	965	1240	1149.4	1073	2	42	32	M39	85.8	85.8	156	991	13	-
1000	40	1016	1290	1200.2	1124	2	42	36	M39	88.9	88.9	162	1041	13	-
1050	42	1067	1345	1257.3	1194	2	42	36	M39	95.3	95.3	170	1092	13	-
1100	44	1118	1405	1314.4	1245	2	42	40	M39	100.1	100.1	176	1143	13	-
1150	46	1168	1455	1365.2	1295	2	42	40	M39	101.6	101.6	184	1197	13	-
1200	48	1219	1510	1422.4	1359	2	42	44	M39	106.4	106.4	191	1248	13	-
1250	50	1270	1570	1479.6	1410	2	48	44	M45	109.6	109.6	202	1302	13	-
1300	52	1321	1625	1536.7	1461	2	48	44	M45	114.3	114.3	208	1353	13	-
1350	54	1372	1685	1593.8	1511	2	48	44	M45	119.1	119.1	214	1403	13	-
1400	56	1422	1745	1651.0	1575	2	48	48	M45	122.3	122.3	227	1457	13	-
1450	58	1473	1805	1708.2	1626	2	48	48	M45	127.0	127.0	233	1508	13	-
1500	60	1524	1855	1759.0	1676	2	48	52	M45	130.2	130.2	238	1559	13	-

法兰内径B由采购方指定，与钢管保持一致。

专业制造GB/T 13402-2010 A系列大直径半岛娱乐站和法兰盖。半岛BD体育官网在线观看专业制造2205、2507半岛娱乐站，本公司半岛娱乐站选材全部为国内永兴特钢、青山、华新丽华、太钢等知名大厂的2205和2507坯料，可按NB/T 47010-2017制造各个级别的锻件，尺寸范围覆盖HG/T 20592、HG/T 20615、NB/T 47021-23、ASME B16.5、ASME B16.47国内国际标准管道法兰和压力容器法兰，也可按客户图纸制造大型和非标半岛娱乐站锻件。锻压、热处理、机加工、无损检测全部在厂内独立完成，全流程自主生产确保了产品质量和交货期。欢迎联系我洽谈半岛娱乐站锻件业务。
