Class600突面带颈对焊法兰的尺寸~GB/T 9124.2-2019

发布时间：2023-10-20 点击数：1468

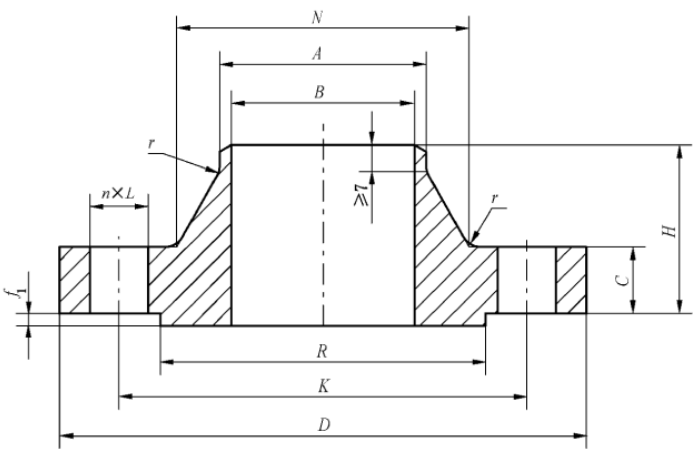

Class600突面带颈对焊法兰的尺寸~GB/T 9124.2-2019

Class600突面带颈对焊法兰的尺寸~GB/T 9124.2-2019

公称尺寸		钢管外径 A/ mm	连接尺寸					法兰厚度 C/ mm	法兰高度 H/ mm	颈部		法兰内径 B/ mm	密封面直径 R/ mm	密封面厚度 f1/ mm
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	螺栓				颈部
DN	NPS		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/mm	数量 n/个	螺纹规格			N/ mm	r/ mm
15	1/2	21.3	95	66.7	16	4	M14	14.3	52	38	≥4	13.8	34.9	7
20	3/4	26.7	115	82.6	19	4	M16	15.9	57	48	≥4	18.9	42.9	7
25	1	33.4	125	88.9	19	4	M16	17.5	62	54	≥4	24.3	50.8	7
32	1 ¼	42.2	135	98.4	19	4	M16	20.7	67	64	≥4	32.5	63.5	7
40	1 ½	48.3	155	114.3	22	4	M20	22.3	70	70	≥4	38.1	73.0	7
50	2	60.3	165	127.0	19	8	M16	25.4	73	84	≥4	49.2	92.1	7
65	2 ½	73.0	190	149.2	22	8	M20	28.6	79	100	≥4	62.1	104.8	7
80	3	88.9	210	168.3	22	8	M20	31.8	83	117	≥4	73.7	127.0	7
100	4	114.3	275	215.9	26	8	M24	38.1	102	152	≥4	97.2	157.2	7
125	5	141.3	330	266.7	29	8	M27	44.5	114	189	≥4	122.2	185.7	7
150	6	168.3	355	292.1	29	12	M27	47.7	117	222	≥4	146.4	215.9	7
200	8	219.1	420	349.2	32	12	M30	55.6	133	273	≥4	193.7	269.9	7
250	10	273.0	510	431.8	35	16	M33	63.5	152	343	≥4	247.7	323.8	7
300	12	323.8	560	489.0	35	20	M33	66.7	156	400	≥4	298.5	381.0	7
350	14	355.6	605	527.0	39	20	M36	69.9	165	432	≥4	330.2	412.8	7
400	16	406.4	685	603.2	42	20	M39	76.2	178	495	≥4	381.0	469.9	7
450	18	457.0	745	654.0	45	20	M42	82.6	184	546	≥4	431.8	533.4	7
500	20	508.0	815	723.9	45	24	M42	88.9	190	610	≥4	482.6	584.2	7
550	22	559.0	870	777.7	48	24	M45	95.2	197	663	≥4	533.6	641.4	2
600	24	610.0	940	838.2	51	24	M48	101.6	203	718	≥4	584.6	692.2	7

法兰内径B由采购方指定,表列内径相当于采用钢管壁厚XS。
