PN25带颈对焊法兰的尺寸 ~ EN1092-1

发布时间：2016-01-21 点击数：3520

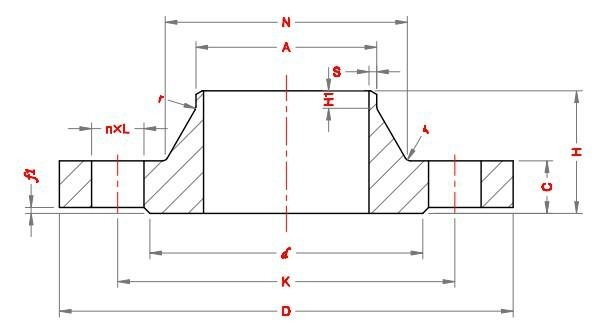

PN25带颈对焊法兰的尺寸 ~ EN1092-1

PN25带颈对焊法兰的尺寸 ~ EN1092-1

DN	Pipe OD A/ mm	Connection Dimension					Diameter of Raised Face d/ mm	Height of Raised Face f1/ mm	Flange thickness C/ mm	Length of Flange H/ mm	Neck
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	Bolt						N/ mm	Smin/ mm	H1/ mm	r/ mm
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	No. n/ pcs	Size					N/ mm	Smin/ mm	H1/ mm	r/ mm
10	17.2	90	60	14	4	M12	40	2	16	35	28	2.0	6	4
15	21.3	95	65	14	4	M12	45	2	16	38	32	2.0	6	4
20	26.9	105	75	14	4	M12	58	2	18	40	40	2.3	6	4
25	33.7	115	85	14	4	M12	68	2	18	40	46	2.6	6	4
32	42.4	140	100	18	4	M16	78	2	18	42	56	2.6	6	6
40	48.3	150	110	18	4	M16	88	3	18	45	64	2.6	7	6
50	60.3	165	125	18	4	M16	102	3	20	48	75	2.9	8	6
65	76.1	185	145	18	8	M16	122	3	22	52	90	2.9	10	6
80	88.9	200	160	18	8	M16	138	3	24	58	105	3.2	12	8
100	114.3	235	190	22	8	M20	162	3	24	65	134	3.6	12	8
125	141.3	270	220	26	8	M24	188	3	26	68	162	4.0	12	8
150	168.3	300	250	26	8	M24	218	3	28	75	192	4.5	12	10
200	219.1	360	310	26	12	M24	278	3	30	80	244	6.3	16	10
250	273.0	425	370	30	12	M27	335	3	32	88	298	7.1	18	12
300	323.9	485	430	30	16	M27	395	4	34	92	352	8.0	18	12
350	355.6	555	490	33	16	M30	450	4	38	100	398	8.0	20	12
400	406.4	620	550	36	16	M33	505	4	40	110	452	8.8	20	12
450	457	670	600	36	20	M33	555	4	46	110	500	8.8	20	12
500	508	730	660	36	20	M33	615	4	48	125	558	10.0	20	12
600	610	845	770	39	20	M36	720	5	48	125	660	11.0	20	12
700	711	960	875	42	24	M39	820	5	50	129	760	14.2	20	12
800	813	1085	990	48	24	M45	930	5	53	138	864	16.0	22	12
900	914	1185	1090	48	28	M45	1030	5	57	148	968	17.5	24	12
1000	1016	1320	1210	56	28	M52	1140	5	63	160	1070	20.0	24	16
