PN63带颈对焊法兰的尺寸 ~ EN1092-1

发布时间：2016-01-21 点击数：3612

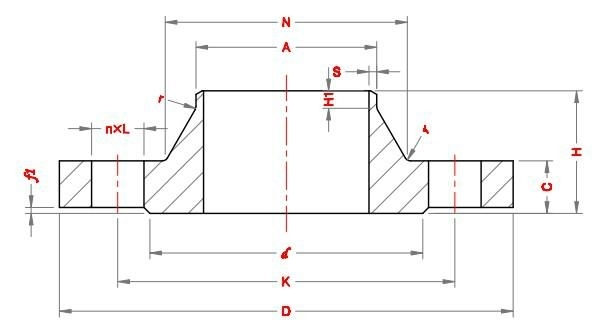

PN63带颈对焊法兰的尺寸 ~ EN1092-1

DN	Pipe OD A/ mm	Connection Dimension					Diameter of Raised Face d/ mm	Height of Raised Face f1/ mm	Flange thickness C/ mm	Length of Flange H/ mm	Neck
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	Bolt						N/ mm	Smin/ mm	H1/ mm	r/ mm
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	No. n/ pcs	Size					N/ mm	Smin/ mm	H1/ mm	r/ mm
10	17.2	100	70	14	4	M12	40	2	20	45	32	2.0	6	4
15	21.3	105	75	14	4	M12	45	2	20	45	34	2.0	6	4
20	26.9	130	90	18	4	M16	58	2	22	48	42	2.6	8	4
25	33.7	140	100	18	4	M16	68	2	24	58	52	2.6	8	4
32	42.4	155	110	22	4	M20	78	2	24	60	62	2.9	8	6
40	48.3	170	125	22	4	M20	88	3	26	62	70	2.9	10	6
50	60.3	180	135	22	4	M20	102	3	26	62	82	4.0	10	6
65	76.1	205	160	22	8	M20	122	3	26	68	98	4.0	12	6
80	88.9	215	170	22	8	M20	138	3	28	72	112	4.5	12	8
100	114.3	250	200	26	8	M24	162	3	30	78	138	4.5	12	8
125	141.3	295	240	30	8	M27	188	3	34	88	168	5.6	12	8
150	168.3	345	280	33	8	M30	218	3	36	95	202	6.3	12	10
200	219.1	415	345	36	12	M33	285	3	42	110	256	7.1	16	10
250	273.0	470	400	36	12	M33	345	3	46	125	316	8.8	18	12
300	323.9	530	460	36	16	M33	410	4	52	140	372	11.0	18	12
350	355.6	600	525	39	16	M36	465	4	56	150	420	12.5	20	12
400	406.4	670	585	42	16	M39	535	4	60	160	475	14.2	20	12

Note：Dimensions identical with PN100 from DN10 to DN40.
