PN10带颈平焊法兰的尺寸~EN1092-1

发布时间：2017-04-01 点击数：3555

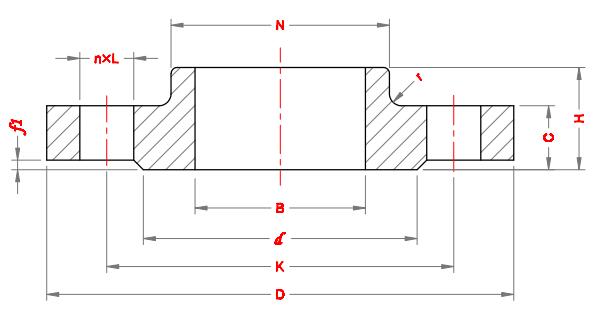

PN10带颈平焊法兰的尺寸 ~ EN1092-1

PN10带颈平焊法兰的尺寸 ~ EN1092-1

DN	Pipe OD A/ mm	Connection Dimension					Flange thickness C/ mm	Length of Flange H/ mm	Face		Neck		Bore diameter B/ mm
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	Bolt				Face		Neck
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	No. n/ pcs	Size			d/ m	f1/ m	N/ mm	r/ mm
10	17.2	90	60	14	4	M12	16	22	40	2	30	4	18.0
15	21.3	95	65	14	4	M12	16	22	45	2	35	4	22.0
20	26.9	105	75	14	4	M12	18	26	58	2	45	4	27.5
25	33.7	115	85	14	4	M12	18	28	68	2	52	4	34.5
32	42.4	140	100	18	4	M16	18	30	78	2	60	6	43.5
40	48.3	150	110	18	4	M16	18	32	88	3	70	6	49.5
50	60.3	165	125	18	4	M16	18	28	102	3	84	6	61.5
65	76.1	185	145	18	8	M16	18	32	122	3	104	6	77.5
80	88.9	200	160	18	8	M16	20	34	138	3	118	6	90.5
100	114.3	220	180	18	8	M16	20	40	158	3	140	8	116.0
125	141.3	250	210	18	8	M16	22	44	188	3	168	8	141.5
150	168.3	285	240	22	8	M20	22	44	212	3	195	10	170.5
200	219.1	340	295	22	8	M20	24	44	268	3	246	10	221.5
250	273.0	395	350	22	12	M20	26	46	320	3	298	12	276.5
300	323.9	445	400	22	12	M20	26	46	370	4	350	12	327.5
350	355.6	505	460	22	16	M20	26	53	430	4	400	12	359.5
400	406.4	565	515	26	16	M24	26	57	482	4	456	12	411
450	457	615	565	26	20	M24	28	63	532	4	502	12	462
500	508	670	620	26	20	M24	28	67	585	4	559	12	513.5
600	610	780	725	30	20	M27	28	75	685	5	658	12	616.5

Note：Dimensions identical with PN40 from DN10 to DN40.Dimensions identical with PN16 from DN50 to DN150.
