PN160带颈对焊法兰的尺寸~HG/T 20592-2009

发布时间：2022-11-03 点击数：1075

PN160带颈对焊法兰的尺寸~HG/T 20592-2009

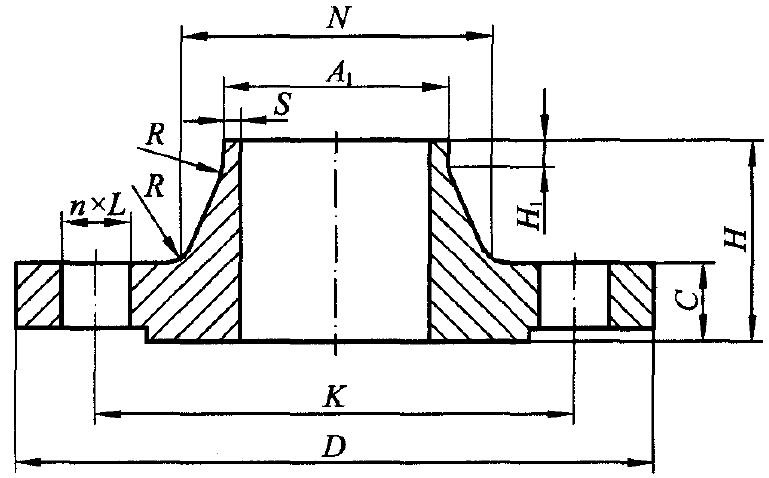

DN 钢管外径, A 法兰外径, D 螺栓孔中心圆直径, K 螺栓孔直径, L 螺栓孔数 螺栓规格 密封面直径, d 密封面高度, f1 法兰厚度, C 颈部直径, N 接管壁厚, S 直段长度,H1 圆角半径, R 法兰高度, H
A系列 B系列 A系列 B系列
10 17.2 14 100 70 14 4 M12 40 2 20 32 32 2.0 6 4 45
15 21.3 18 105 75 14 4 M12 45 2 20 34 34 2.0 6 4 45
20 26.9 25 130 90 18 4 M16 58 2 24 42 42 2.9 6 4 52
25 33.7 32 140 100 18 4 M16 68 2 24 52 52 2.9 8 4 58
32 42.4 38 155 110 22 4 M20 78 2 28 60 60 3.6 8 5 60
40 48.3 45 170 125 22 4 M20 88 2 28 70 70 3.6 10 6 64
50 60.3 57 195 145 26 4 M24 102 2 30 90 90 4 10 6 75
65 76.1 79 220 170 26 8 M24 122 2 34 108 108 5 12 6 82
80 88.9 89 230 180 26 8 M24 138 2 36 120 120 6.3 12 8 86
100 114.3 108 265 210 30 8 M27 162 2 40 150 150 8 12 8 100
125 139.7 133 315 250 33 8 M30 188 2 44 180 180 10 14 8 115
150 168.3 159 355 290 33 12 M30 218 2 50 210 210 12.5 14 10 128
200 219.1 219 430 360 36 12 M33 285 2 60 278 278 16 16 10 140
250 273 273 515 430 42 12 M39 345 2 68 340 340 20 18 12 155
300 323.9 325 585 500 42 16 M39 410 2 78 400 400 22.2 18 12 175
