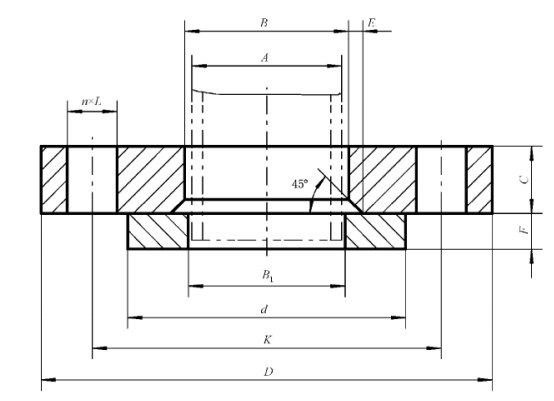

PN16平焊环板式松套法兰的尺寸~GB/T 9124.1

PN16平焊环板式松套法兰的尺寸~GB/T 9124.1

DN	钢管外径 A/ mm		连接尺寸					法兰 厚度 C/ mm	法兰内径 B/ mm			平焊环
			法兰 外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓						外径 d/ mm	内径B1/ mm		厚度 F/ mm
	系列I	系列II				数量 n/个	螺纹 规格		系列I	系列II	E/ mm		系列I	系列II
10	17.2	14	90	60	14	4	M12	14	21	18	3	40	18.0	15	12
15	21.3	18	95	65	14	4	M12	14	25	22	3	45	22.0	19	12
20	26.9	25	105	75	14	4	M12	16	31	29	4	58	27.5	26	14
25	33.7	32	115	85	14	4	M12	16	38	36	4	68	34.5	33	14
32	42.4	38	140	100	18	4	M16	18	46	42	5	78	43.5	39	14
40	48.3	45	150	110	18	4	M16	18	53	50	5	88	49.5	46	14
50	60.3	57	165	125	18	4	M16	20	65	63	5	102	61.5	59	16
65	73.0	76	185	145	18	8	M16	20	81	81	6	122	75.0	78	16
80	88.9	89	200	160	18	8	M16	20	94	94	6	138	90.5	91	16
100	114.3	108	220	180	18	8	M16	22	120	114	6	158	116.0	110	18
125	139.7	133	250	210	18	8	M16	22	147	139	6	188	143.5	135	18
150	168.3	159	285	240	22	8	M20	24	174	165	6	212	170.5	161	20
200	219.1	219	340	295	22	12	M20	26	226	226	6	268	221.5	222	20
250	273.0	273	405	355	26	12	M24	29	281	281	8	320	276.5	276	22
300	323.9	325	460	410	26	12	M24	32	333	334	8	378	327.5	328	24
350	355.6	377	520	470	26	16	M24	35	365	386	8	438	359.5	381	26
400	406.4	426	580	525	30	16	M27	38	416	435	8	490	411.0	430	28
450	457	480	640	585	30	20	M27	42	467	490	8	550	462.0	485	30
500	508	530	715	650	33	20	M30	46	519	541	8	610	513.5	535	32
600	610	630	840	770	36	20	M33	55	622	642	8	725	616.5	636	32

注：公称尺寸DN10~DN40的法兰使用PN40法兰的尺寸。
