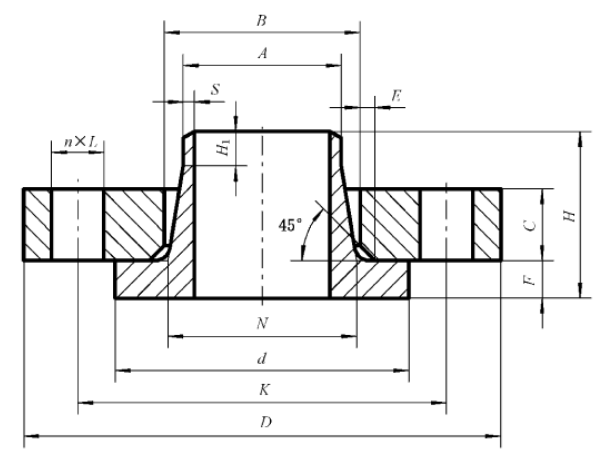

A型对焊环板式松套钢制管法兰的尺寸-GB/T 9124.1 PN10

发布时间：2023-01-28 点击数：900

A型对焊环板式松套钢制管法兰的尺寸-GB/T 9124.1 PN10

DN	钢管外径 A/ mm		连接尺寸					法兰厚度 C/ mm	法兰内径 B/ m			对焊环
	钢管外径 A/ mm		法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	螺栓			法兰内径 B/ m			外径 d/ mm	N/ mm		d/ mm	F/ mm	H1/ mm	H/ mm	S/ mm
	系列I	系列II	法兰外径 D/ mm	螺栓孔中心圆直径 K/ mm	螺栓孔直径 L/ mm	数量 n/个	螺纹规格		系列I	系列II	E/ mm	外径 d/ mm	系列I	系列II	d/ mm	F/ mm	H1/ mm	H/ mm	S/ mm
10	17.2	14	90	60	14	4	M12	14	31	31	3	40	28	28	40	12	6	35	1.8
15	21.3	18	95	65	14	4	M12	14	35	35	3	45	32	32	45	12	6	38	2.0
20	26.9	25	105	75	14	4	M12	16	42	42	4	58	40	40	58	14	6	40	2.3
25	33.7	32	115	85	14	4	M12	16	49	49	4	68	46	46	68	14	6	40	2.6
32	42.4	38	140	100	18	4	M16	18	59	59	5	78	56	56	78	14	6	42	2.6
40	48.3	45	150	110	18	4	M16	18	67	67	5	88	64	64	88	14	7	45	2.6
50	60.3	57	165	125	18	4	M16	20	77	77	5	102	74	74	102	16	8	45	2.9
65	73.0	76	185	145	18	8	M16	20	96	96	6	122	92	92	122	16	10	45	2.9
80	88.9	89	200	160	18	8	M16	20	108	114	6	138	105	110	138	16	10	50	3.2
100	114.3	108	220	180	18	8	M16	22	134	134	6	158	131	130	158	18	12	52	3.6
125	139.7	133	250	210	18	8	M16	22	162	162	6	188	156	158	188	18	12	55	4.0
150	168.3	159	285	240	22	8	M20	24	188	188	6	212	184	184	212	20	12	55	4.5
200	219.1	219	340	295	22	8	M20	24	240	240	6	268	234	234	268	20	16	62	6.3
250	273.0	273	395	350	22	12	M20	26	294	294	8	320	292	288	320	22	16	68	6.3
300	323.9	325	445	400	22	12	M20	26	348	348	8	370	342	342	370	22	16	68	7.1
350	355.6	377	505	460	22	16	M20	30	400	410	8	430	385	400	430	22	16	68	7.1
400	406.4	426	565	515	26	16	M24	32	450	455	8	482	440	445	482	24	16	72	7.1
450	457	480	615	565	26	20	M24	36	498	510	8	532	488	500	532	24	16	72	7.1
500	508	530	670	620	26	20	M24	38	550	560	8	585	542	550	585	26	16	75	7.1
600	610	630	780	725	30	20	M27	42	650	660	8	685	642	650	685	26	18	82	7.1
