PN160带颈对焊法兰的尺寸 ~ EN1092-1

发布时间：2016-01-21 点击数：3570

PN160带颈对焊法兰的尺寸 EN1092-1

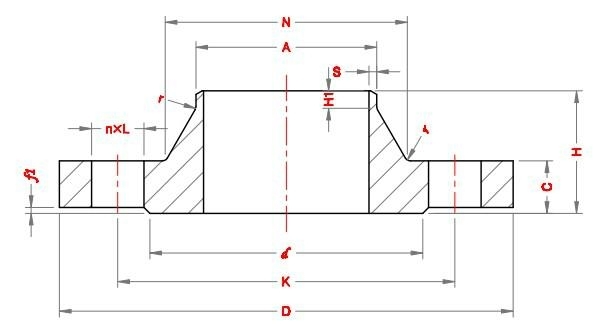

PN160带颈对焊法兰的尺寸 ~ EN1092 -1

DN	Pipe OD A/ mm	Connection Dimension					Diameter of Raised Face d/ mm	Height of Raised Face f1/ mm	Flange thickness C/ mm	Length of Flange H/ mm	Neck
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	Bolt						N/ mm	Smin/ mm	H1/ mm	r/ mm
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	No. n/ pcs	Size					N/ mm	Smin/ mm	H1/ mm	r/ mm
10	17.2	100	70	14	4	M12	40	2	20	45	32	2.0	6	4
15	21.3	105	75	14	4	M12	45	2	20	45	34	2.0	6	4
20	26.9	130	90	18	4	M16	58	2	24	52	42	2.9	6	4
25	33.7	140	100	18	4	M16	68	2	24	58	52	2.9	8	4
32	42.4	155	110	22	4	M20	78	2	28	60	62	3.6	8	5
40	48.3	170	125	22	4	M20	88	3	28	64	70	3.6	10	6
50	60.3	195	145	26	4	M24	102	3	30	75	90	4.0	10	6
65	76.1	220	170	26	8	M24	122	3	34	82	108	5.0	12	6
80	88.9	230	180	26	8	M24	138	3	36	86	120	6.3	12	8
100	114.3	265	210	30	8	M27	162	3	40	100	150	8.0	12	8
125	141.3	315	250	33	8	M30	188	3	44	115	180	10.0	14	8
150	168.3	355	290	33	12	M30	218	3	50	128	210	12.5	14	10
200	219.1	430	360	36	12	M33	285	3	60	140	278	16.0	16	10
250	273.0	515	430	42	12	M39	345	3	68	155	340	20.0	18	12
300	323.9	585	500	42	16	M39	410	4	78	175	400	22.2	18	12
