PN250带颈对焊法兰的尺寸 ~ EN1092-1

发布时间：2016-01-21 点击数：3054

PN250带颈对焊法兰的尺寸 EN1092-1

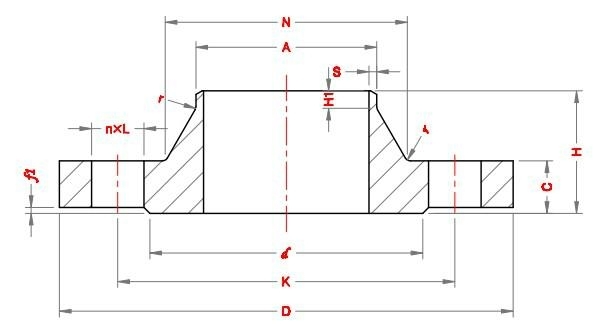

PN250带颈对焊法兰的尺寸 ~ EN1092 - 1

DN	Pipe OD A/ mm	Connection Dimension					Diameter of Raised Face d/ mm	Height of Raised Face f1/ mm	Flange thickness C/ mm	Length of Flange H/ mm	Neck
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	Bolt						N/ mm	Smin/ mm	H1/ mm	r/ mm
		Outside Diameter D/ mm	Diameter of Bolt Circle K/ mm	Diameter of Bolt Holes L/ mm	No. n/ pcs	Size					N/ mm	Smin/ mm	H1/ mm	r/ mm
10	17.2	125	85	18	4	M16	40	2	24	58	44	2.6	6	4
15	21.3	130	90	18	4	M16	45	2	26	60	48	2.6	6	4
20	26.9	135	95	18	4	M16	58	2	28	62	54	3.2	8	4
25	33.7	150	105	22	4	M20	68	2	28	65	60	3.6	8	4
32	42.4	165	120	22	4	M20	78	2	32	70	72	4.0	8	4
40	48.3	185	135	26	4	M24	88	3	34	80	84	5.0	10	6
50	60.3	200	150	26	8	M24	102	3	38	85	95	6.3	10	6
65	76.1	230	180	26	8	M24	122	3	42	95	124	8.0	12	6
80	101.6	255	200	30	8	M27	138	3	46	102	136	11.0	12	8
100	127.0	300	235	33	8	M30	162	3	54	120	164	14.2	14	8
125	152.4	340	275	33	12	M30	188	3	60	140	200	16.0	16	8
150	177.8	390	320	36	12	M33	218	3	68	160	240	17.5	18	10
200	244.5	485	400	42	12	M39	285	3	82	190	305	25.0	25	10
250	298.5	585	490	48	16	M45	345	3	100	215	385	32.0	30	12

Note：Dimensions identical with PN320 for DN10.
