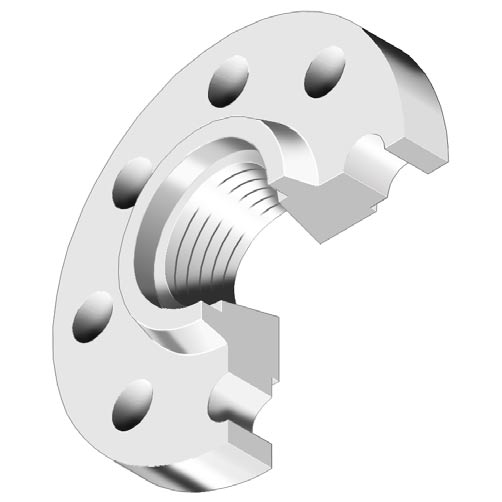

Class300螺纹法兰的尺寸~ASME B16.5

Class300螺纹法兰的尺寸~ASME B16.5

DN	NPS	法兰 外径	沉孔直径（Min.)	法兰厚度(Min.)	法兰 高度	螺纹长度(Min)	颈部 直径	密封面 直径	密封面 高度	螺栓孔直径 (mm / in.)	螺栓 孔数	螺栓规格(in.）	螺栓孔中心圆直径
		A	B	C	D	E	F	G	f	I			J
15	1/2	95	23.6	12.7	21	16	38	34.9	2	15.9 (5/8)	4	1/2	66.7
20	3/4	115	29.0	14.3	24	16	48	42.9	2	19.1 (3/4)	4	5/8	82.6
25	1	125	35.8	15.9	25	18	54	50.8	2	19.1 (3/4)	4	5/8	88.9
32	1 ¼	135	44.4	17.5	25	21	64	63.5	2	19.1 (3/4)	4	5/8	98.4
40	1 ½	155	50.3	19.1	29	23	70	73.0	2	22.2 (7/8)	4	3/4	114.3
50	2	165	63.5	20.7	32	29	84	92.1	2	19.1 (3/4)	8	5/8	127.0
65	2 ½	190	76.2	23.9	37	32	100	104.8	2	22.2 (7/8)	8	3/4	149.2
80	3	210	92.2	27.0	41	32	117	127.0	2	22.2 (7/8)	8	3/4	168.3
90	3 ½	230	104.9	28.6	43	37	133	139.7	2	22.2 (7/8)	8	3/4	184.2
100	4	255	117.6	30.2	46	37	146	157.2	2	22.2 (7/8)	8	3/4	200.0
125	5	280	144.4	33.4	49	43	178	185.7	2	22.2 (7/8)	8	3/4	235.0
150	6	320	171.4	35.0	51	47	206	215.9	2	22.2 (7/8)	12	3/4	269.9
200	8	380	222.2	39.7	60	51	260	269.9	2	25.4 (1)	12	7/8	330.2
250	10	445	276.2	46.1	65	56	321	323.8	2	28.6 (1-1/8)	16	1	387.4
300	12	520	328.6	49.3	71	61	375	381.0	2	31.8 (1-1/4)	16	1-1/8	450.8
350	14	585	360.4	52.4	75	64	425	412.8	2	31.8 (1-1/4)	20	1-1/8	514.4
400	16	650	411.2	55.6	81	69	483	469.9	2	34.9 (1-3/8)	20	1-1/4	571.5
450	18	710	462.0	58.8	87	70	533	533.4	2	34.9 (1-3/8)	24	1-1/4	628.6
500	20	775	512.8	62.0	94	74	587	584.2	2	34.9 (1-3/8)	24	1-1/4	685.8
600	24	915	614.4	68.3	105	83	702	692.2	2	41.3 (1-5/8)	24	1-1/2	812.8
