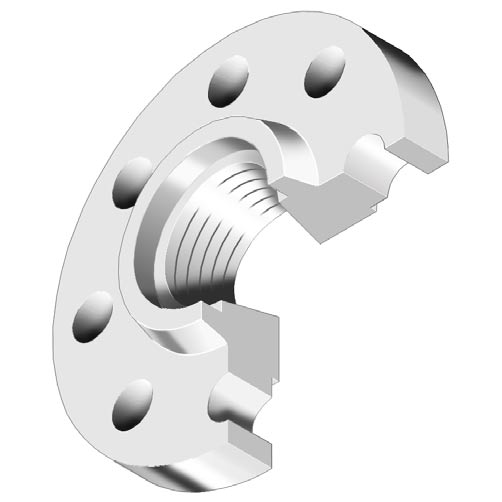

Class 2500螺纹法兰的尺寸~ASME B16.5
发布时间：2023-01-25 点击数：1067
Class 2500螺纹法兰的尺寸~ASME B16.5
| DN | NPS | 法兰 外径 |
沉孔直径（Min.) | 法兰厚度(Min.) | 法兰 高度 |
螺纹长度(Min) | 颈部 直径 |
密封面 直径 |
密封面 高度 |
螺栓孔直径 (mm / in.) |
螺栓 孔数 |
螺栓规格(in.） | 螺栓孔中心圆直径 |
| A | B | C | D | E | F | G | f | I | J | ||||
| 15 | 1/2 | 135 | 23.6 | 30.2 | 40 | 29 | 43 | 34.9 | 7 | 22.2 (7/8) | 4 | 3/4 | 88.9 |
| 20 | 3/4 | 140 | 29.0 | 31.8 | 43 | 32 | 51 | 42.9 | 7 | 22.2 (7/8) | 4 | 3/4 | 95.2 |
| 25 | 1 | 160 | 35.8 | 35.0 | 48 | 35 | 57 | 50.8 | 7 | 25.4 (1) | 4 | 7/8 | 108.0 |
| 32 | 1 ¼ | 185 | 44.4 | 38.1 | 52 | 39 | 73 | 63.5 | 7 | 28.6 (1-1/8) | 4 | 1 | 130.2 |
| 40 | 1 ½ | 205 | 50.6 | 44.5 | 60 | 45 | 79 | 73.0 | 7 | 31.8 (1-1/4) | 4 | 1-1/8 | 146.0 |
| 50 | 2 | 235 | 63.5 | 50.9 | 70 | 51 | 95 | 92.1 | 7 | 28.6 (1-1/8) | 8 | 1 | 171.4 |
| 65 | 2 ½ | 265 | 76.2 | 57.2 | 79 | 58 | 114 | 104.8 | 7 | 31.8 (1-1/4) | 8 | 1-1/8 | 196.8 |
