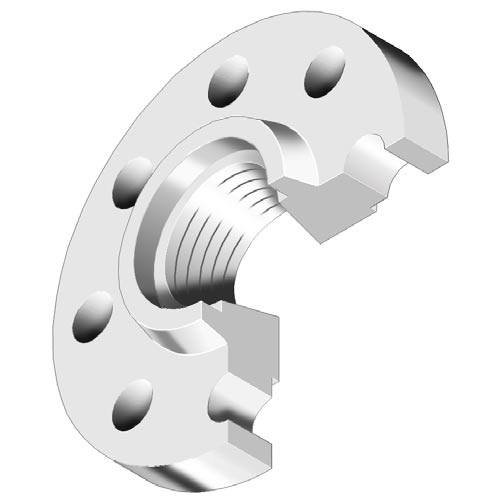

Class600螺纹法兰的尺寸~ASME B16.5

Class600螺纹法兰的尺寸~ASME B16.5

DN	NPS	法兰 外径	沉孔直径（Min.)	法兰厚度(Min.)	法兰 高度	螺纹长度(Min)	颈部 直径	密封面 直径	密封面 高度	螺栓孔直径 (mm / in.)	螺栓 孔数	螺栓规格(in.）	螺栓孔中心圆直径
		A	B	C	D	E	F	G	f	I			J
15	1/2	95	23.6	14.3	22	16	38	34.9	7	15.9 (5/8)	4	1/2	66.7
20	3/4	115	29.0	15.9	25	16	48	42.9	7	19.1 (3/4)	4	5/8	82.6
25	1	125	35.8	17.5	27	18	54	50.8	7	19.1 (3/4)	4	5/8	88.9
32	1 ¼	135	44.4	20.7	29	21	64	63.5	7	19.1 (3/4)	4	5/8	98.4
40	1 ½	155	50.6	22.3	32	23	70	73.0	7	22.2 (7/8)	4	3/4	114.3
50	2	165	63.5	25.4	37	29	84	92.1	7	19.1 (3/4)	8	5/8	127
65	2 ½	190	76.2	28.6	41	32	100	104.8	7	22.2 (7/8)	8	3/4	149.2
80	3	210	92.2	31.8	46	35	117	127.0	7	22.2 (7/8)	8	3/4	168.3
90	3 ½	230	104.9	35	49	40	133	139.7	7	25.4 (1)	8	7/8	184.2
100	4	275	117.6	38.1	54	42	152	157.2	7	25.4 (1)	8	7/8	215.9
125	5	330	144.4	44.5	60	48	189	185.7	7	28.6 (1-1/8)	8	1	266.7
150	6	355	171.4	47.7	67	51	222	215.9	7	28.6 (1-1/8)	12	1	292.1
200	8	420	222.2	55.6	76	58	273	269.9	7	31.8 (1-1/4)	12	1-1/8	349.2
250	10	510	276.2	63.5	86	66	343	323.8	7	34.9 (1-3/8)	16	1-1/4	431.8
300	12	560	328.6	66.7	92	70	400	381.0	7	34.9 (1-3/8)	20	1-1/4	489
350	14	605	360.4	69.9	94	74	432	412.8	7	38.1 (1-1/2)	20	1-3/8	527
400	16	685	411.2	76.2	106	78	495	469.9	7	41.3 (1-5/8)	20	1-1/2	603.2
450	18	745	462.0	82.6	117	80	546	533.4	7	44.5 (1-3/4)	20	1-5/8	654
500	20	815	512.8	88.9	127	83	610	584.2	7	44.5 (1-3/4)	24	1-5/8	723.9
600	24	940	614.4	101.6	140	93	718	692.2	7	50.8 (2)	24	1-7/8	838.2
