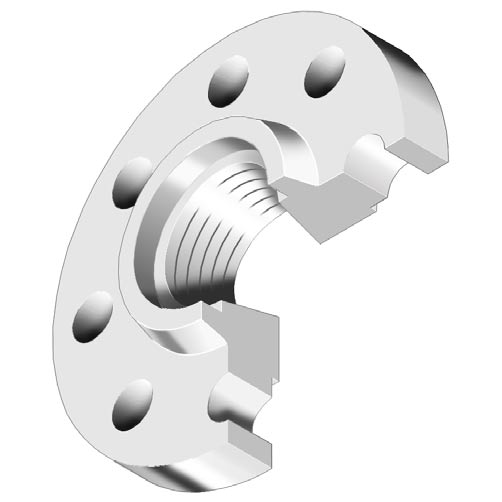

Class 1500螺纹法兰的尺寸~ASME B16.5
发布时间：2023-01-25 点击数：1038
Class 1500螺纹法兰的尺寸~ASME B16.5
| DN | NPS | 法兰 外径 |
沉孔直径（Min.) | 法兰厚度(Min.) | 法兰 高度 |
螺纹长度(Min) | 颈部 直径 |
密封面 直径 |
密封面 高度 |
螺栓孔直径 (mm / in.) |
螺栓 孔数 |
螺栓规格(in.） | 螺栓孔中心圆直径 |
| A | B | C | D | E | F | G | f | I | J | ||||
| 15 | 1/2 | 120 | 23.6 | 22.3 | 32 | 23 | 38 | 34.9 | 7 | 22.2 (7/8) | 4 | 3/4 | 82.6 |
| 20 | 3/4 | 130 | 29.0 | 25.4 | 35 | 26 | 44 | 42.9 | 7 | 22.2 (7/8) | 4 | 3/4 | 88.9 |
| 25 | 1 | 150 | 35.8 | 28.6 | 41 | 29 | 52 | 50.8 | 7 | 25.4 (1) | 4 | 7/8 | 101.6 |
| 32 | 1 ¼ | 160 | 44.4 | 28.6 | 41 | 31 | 64 | 63.5 | 7 | 25.4 (1) | 4 | 7/8 | 111.1 |
| 40 | 1 ½ | 180 | 50.6 | 31.8 | 44 | 32 | 70 | 73.0 | 7 | 28.6 (1-1/8) | 4 | 1 | 123.8 |
| 50 | 2 | 215 | 63.5 | 38.1 | 57 | 39 | 105 | 92.1 | 7 | 25.4 (1) | 8 | 7/8 | 165.1 |
| 65 | 2 ½ | 245 | 76.2 | 41.3 | 64 | 48 | 124 | 104.8 | 7 | 28.6 (1-1/8) | 8 | 1 | 190.5 |
