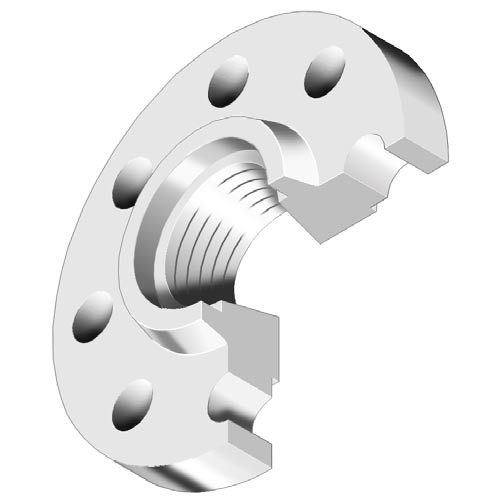

Class 150螺纹法兰的尺寸~ASME B16.5

Class 150螺纹法兰的尺寸~ASME B16.5

DN	NPS	法兰 外径	沉孔直径（Min.)	法兰厚度(Min.)	法兰 高度	螺纹长度(Min)	颈部 直径	密封面 直径	密封面 高度	螺栓孔直径 (mm / in.)	螺栓 孔数	螺栓规格(in.）	螺栓孔中心圆直径
		A	B	C	D	E	F	G	f	I			J
15	1/2	90		9.6	14	16	30	34.9	2	15.9 (5/8)	4	1/2	60.3
20	3/4	100		11.2	14	16	38	42.9	2	15.9 (5/8)	4	1/2	69.9
25	1	110		12.7	16	17	49	50.8	2	15.9 (5/8)	4	1/2	79.4
32	1 ¼	115		14.3	19	21	59	63.5	2	15.9 (5/8)	4	1/2	88.9
40	1 ½	125		15.9	21	22	65	73.0	2	15.9 (5/8)	4	1/2	98.4
50	2	150		17.5	24	25	78	92.1	2	19.1 (3/4)	4	5/8	120.7
65	2 ½	180		20.7	27	29	90	104.8	2	19.1 (3/4)	4	5/8	139.7
80	3	190		22.3	29	30	108	127.0	2	19.1 (3/4)	4	5/8	152.4
90	3 ½	215		22.3	30	32	122	139.7	2	19.1 (3/4)	8	5/8	177.8
100	4	230		22.3	32	33	135	157.2	2	19.1 (3/4)	8	5/8	190.5
125	5	255		22.3	35	36	164	185.7	2	22.2 (7/8)	8	3/4	215.9
150	6	280		23.9	38	40	192	215.9	2	22.2 (7/8)	8	3/4	241.3
200	8	345		27.0	43	44	246	269.9	2	22.2 (7/8)	8	3/4	298.5
250	10	405		28.6	48	49	305	323.8	2	25.4 (1)	12	7/8	362.0
300	12	485		30.2	54	56	365	381.0	2	25.4 (1)	12	7/8	431.8
350	14	535		33.4	56	57	400	412.8	2	28.6 (1-1/8)	12	1	476.3
400	16	595		35.0	62	64	457	469.9	2	28.6 (1-1/8)	16	1	539.8
450	18	635		38.1	67	68	505	533.4	2	31.8 (1-1/4)	16	1-1/8	577.9
500	20	700		41.3	71	73	559	584.2	2	31.8 (1-1/4)	20	1-1/8	635.0
600	24	815		46.1	81	83	663	692.2	2	34.9 (1-3/8)	20	1-1/4	749.3
